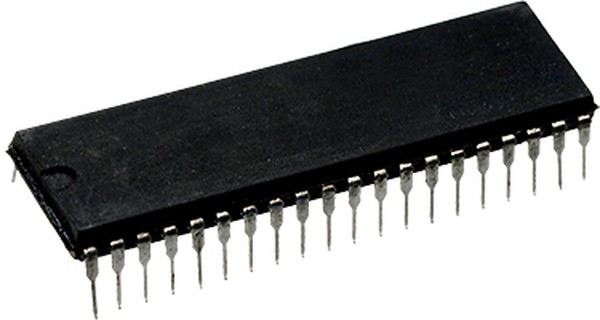

КР580ВВ55А, Программируемый параллельный интерфейс (IC8255A)

Микросхема КР580ВВ55А программируемое устройство ввода/вывода параллельной информации, применяется в качестве элемента ввода вывода общего назначения сопрягающего различные типы периферийных устройств с магистралью данных систем обработки информации. Обмен информацией между магистралью данных систем и микросхемой КР580ВВ55А осуществляется через 8 разрядный двунаправленный трехстабильный канал данных (D) Для связи с периферийными устройствами используются 24 линии ввода/вывода, сгруппированные в при 8-разрядых канала ВА, ВВ, ВС, направление передачи информации и режимы работы которых определяются программным способом Микросхема может функционировать в трех основных режимах В режиме 0 обеспечивается возможность синхронной программно управляемой передачи данных через два независимых 8 разрядных канала ВА и ВВ и два 4 разрядных канала ВС В режиме 1 обеспечивается возможность ввода или вывода информации в или из периферийного устройства через два независимых 8 разрядных канала ВА и ВВ но сигналам квитирования При этом линии канала С используются для приема и выдачи сигналов управления обменом В режиме 2 обеспечивается возможность обмена информацией с периферийными устройствами через двунаправленный 8 разрядный канал ВА по сигналам квитирования Для передачи и приема сигналов управления обменом используются пять линий канала ВС. Вы¬бор соответствующего канала и направление передачи информации через канал определяются сигналами АО, А1(соединяемые обычно с младшими разрядами канала адреса системы) и сигналами RD, WR, CS. Режим работы каждого из каналов ВА, ВВ, ВС определяется содержимым регистра управляющего слова (РУС) Произведя запись управляющего слова в РУС, можно перевести микросхему в один из трех режимов работы: режим 0 — простой ввод/вывод режим 1 — стробируемый ввод/вывод режим 2 — двунаправленный канал. При подаче сигнала SRРУС устанавливается в состояние, при котором все каналы настраиваются на работу в режиме 0 для ввода информации Режим работы каналов можно изменяв как в начале, так и в процессе выполнения программы, что позволяет обслуживать различные периферийные устройства в определенном порядке одной микросхемой. При изменении режима работы любого канала все входные и выходные регистры каналов и триггеры состояния сбрасываются. В дополнение к основным режимам работы микросхема обеспечивает возможность программной независимой установки в 1 и сброса в 0 любого из разрядов регистра канала ВС. Если микросхема запрограммирована для ном используются пять линий канала ВС. Вы¬бор соответствующего канала и направление передачи информации через канал определяются сигналами АО, А1 (соединяемые обычно с младшими разрядами канала адреса системы) и сигналами RD, WR, CS. Режим работы каждого из каналов ВА, ВВ, ВС определяется содержимым регистра управляющего слова (РУС). Произведя запись управляющего слова в РУС, можно перевести микросхему в один из трех режимов работы: режим 0 — простой ввод/вывод режим 1 — стробируемый ввод/вывод режим 2 — двунаправленный канал.
