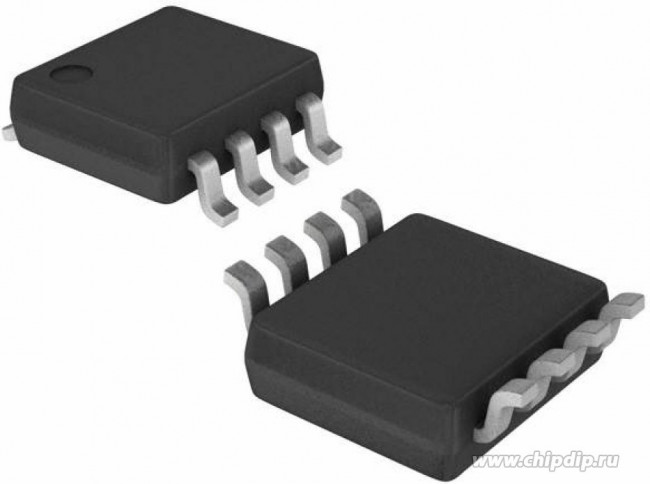

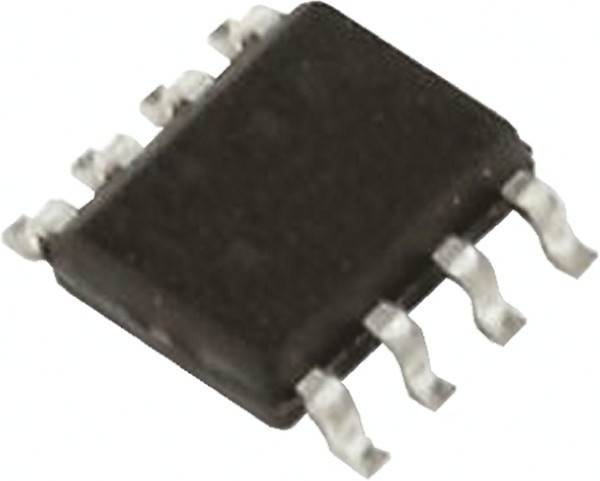

SN74LVC2G125DCUR, , Шинный буфер х2, выход с тремя состояниями, 5.5В, КМОП кристалл, корпус VSSOP-8
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LVC2G125DCUR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Buffer/Line Driver
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:08:29 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 12.06.2024 |
| automotive | No |
| bus hold | NO |
| диапазон рабочих температур | -40…+125 °С |
| eccn (us) | ear99 |
| eu rohs | compliant |
| high level output current | 32mAгЂЃ32mA |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| количество | входных/выходных линий-2 Input/2 Output |
| Корпус | VSSOP-8 |
| lead shape | Gull-wing |
| logic family | LVC |
| logic function | Buffer/Line Driver |
| logic type | Buffer, Non-Inverting |
| maximum high level output current (ma) | -32 |
| maximum low level output current (ma) | 32 |
| maximum operating supply voltage | 5.5 V |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature | +125в„ѓпј€TAпј‰ |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl | 4.2 ns @ 5 V |
| maximum propagation delay time @ maximum cl (ns) | 5.3@3.3V|4.2@5V |
| maximum quiescent current (ua) | 10 |
| minimum operating supply voltage | 1.65 V |
| minimum operating supply voltage (v) | 1.65 |
| minimum operating temperature | -40в„ѓ |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания | 1.65…5.5 max В |
| number of bits per element | 1 |
| number of channels per chip | 2 |
| number of elements | 2 |
| number of elements per chip | 2 |
| number of inputs per chip | 2 |
| number of input enables per chip | 0 |
| number of outputs per chip | 2 |
| number of output enables per chip | 2 LOW |
| operating supply voltage | 1.65V ~ 5.5V |
| output type | 3-State Outputs |
| package type | US |
| packaging | Tape and Reel |
| партномер | 8014350530 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| polarity | Non-Inverting |
| полярность | неинвертируемый |
| ppap | No |
| process technology | CMOS |
| propagation delay test condition | 50pF |
| propagation delay test condition (pf) | 50 |
| series | 74LVC |
| способ монтажа | поверхностный(SMT) |
| standard package name | SOP |
| supplier package | VSSOP |
| supplier temperature grade | Commercial |
| технология | семейство логических элементов LVC; тип логики-True |
| ток покоя, не более | 10 uA |
| tolerant i/os (v) | 5 |
| транспортная упаковка: размер/кол-во | 40*40*25/3000 |
| typical operating supply voltage (v) | 1.8|2.5|3.3|5 |
| упаковка | REEL, 3000 шт. |
| вес, г | 0.05 |
| время | 4.3 нс при 3.3 V, 3.7 нс при 5 V |
| выходной ток | высокого/низкого уровня-32 мА |
| width | 2.4mm |
