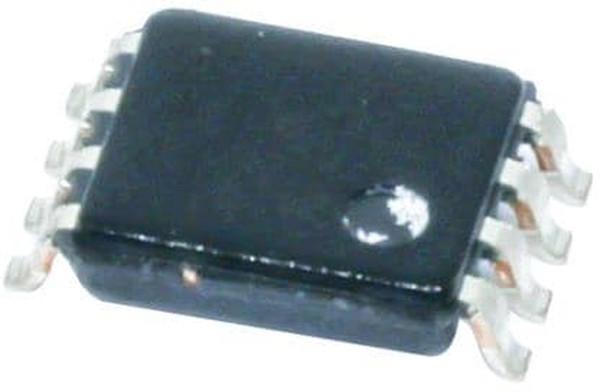

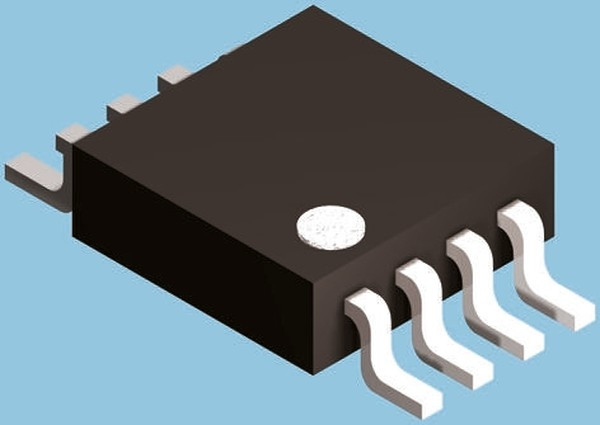

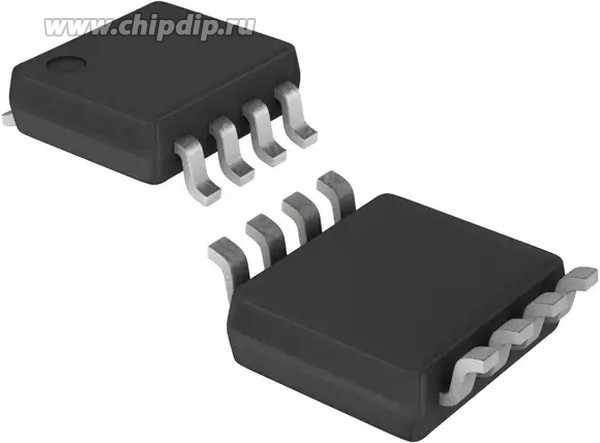

SN74LVC2G08DCUR, Logic Gates Dual 2-Input Pos
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LVC2G08DCUR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Logic ICs\Logic Gates Описание Стандартная цифровая микросхема VSSOP8 Характеристики Категория
Микросхема
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:12:16 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74LVC2G08 -> |
| current - output high, low | 32mA, 32mA |
| current - quiescent (max) | 10ВµA |
| eccn | EAR99 |
| factory pack quantity: factory pack quantity: | 3000 |
| function: | Dual 2-Input Pos |
| high level output current | 32mAгЂЃ32mA |
| high level output current: | -32 mA |
| htsus | 8542.39.0001 |
| input type | Differential |
| input type: | CMOS, TTL |
| категория | Электронные компоненты/Микросхемы |
| logic family | LVC |
| logic family: | 74LVC |
| logic function | AND |
| logic function: | AND |
| logic level - high | 1.7V ~ 2V |
| logic level - low | 0.7V ~ 0.8V |
| logic type | AND Gate |
| logic type: | ИСТИНА |
| low level output current: | 32 mA |
| manufacturer: | Texas Instruments |
| maximum high level output current | -4mA |
| maximum low level output current | 32mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +125в„ѓ |
| maximum operating temperature: | +125 C |
| maximum propagation delay time @ maximum cl | 4.8 ns @ 50 pF |
| max propagation delay @ v, max cl | 3.8ns @ 5V, 50pF |
| minimum operating supply voltage | 1.65 V |
| minimum operating temperature | -40в„ѓ |
| minimum operating temperature: | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of circuits | 2 |
| number of elements | 1 |
| number of gates: | 2 Gate |
| number of inputs | 2 |
| number of inputs/bits per element | 2 |
| number of inputs per gate | 2 |
| number of input lines: | 2 Input |
| number of output lines: | 1 Output |
| operating supply voltage: | 1.8 V, 2.5 V, 3.3 V, 5 V |
| operating temperature | -40В°C ~ 125В°C |
| operating temperature range: | -40 C to+125 C |
| output type | Single Ended |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 8-VFSOP (0.091"", 2.30mm Width) |
| package/case: | VSSOP-8 |
| package type | US |
| партномер | 8004607423 |
| pin count | 8 |
| priced to clear | Yes |
| product: | Single-Function Gate |
| product category: | Logic Gates |
| product type: | Logic Gates |
| propagation delay - max | 3.8ns @ 5VпјЊ50pF |
| propagation delay test condition | 50pF |
| propagation delay time: | 4.7 ns |
| quiescent current | 10uA |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| schmitt trigger input | No |
| series | 74LVC -> |
| series: | SN74LVC2G08 |
| subcategory: | Logic ICs |
| supplier device package | 8-VSSOP |
| supply voltage - max | 5.5V |
| supply voltage - max: | 5.5 V |
| supply voltage - min | 1.65V |
| supply voltage - min: | 1.65 V |
| вес, г | 0.01 |
| voltage - supply | 1.65V ~ 5.5V |
| width | 2.1mm |
