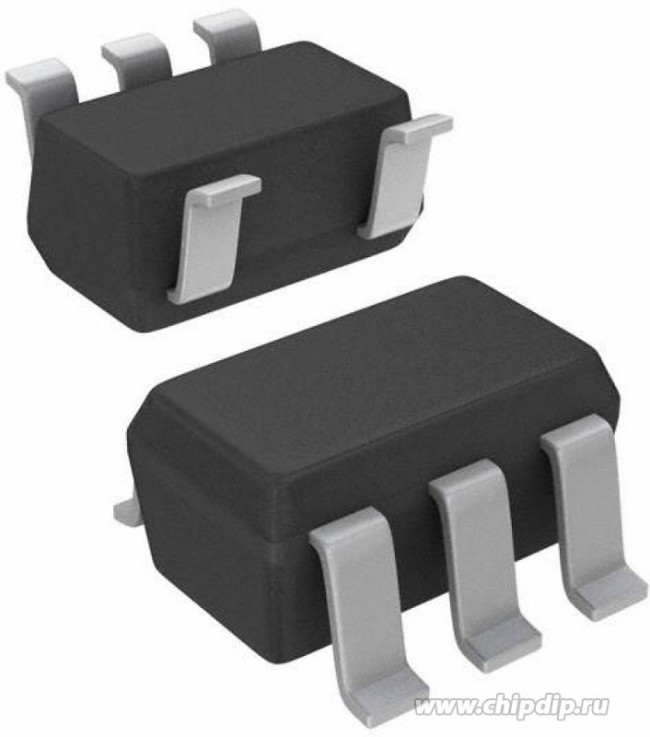

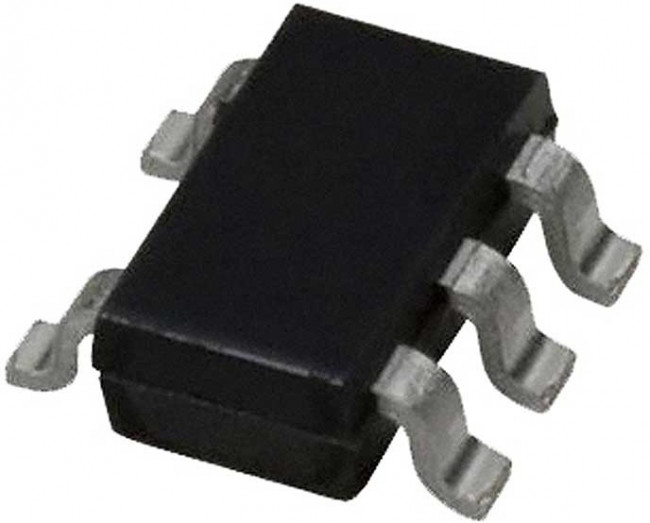

SN74LVC1G38DBVR, Logic Gates Sngl 2 Inpt NAND Gate
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LVC1G38DBVR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
NAND
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:12:24 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74LVC1G38 -> |
| current - output high, low | -, 32mA |
| current - quiescent (max) | 10ВµA |
| диапазон рабочих температур | -40…+125 °С |
| eccn | EAR99 |
| factory pack quantity: factory pack quantity: | 3000 |
| features | Open Drain |
| function: | NAND |
| high level output current: | -32 mA |
| htsus | 8542.39.0001 |
| input type: | CMOS, TTL |
| категория | Электронные компоненты/Микросхемы |
| количество | входных/выходных линий-2 Input/1 Output |
| logic family: | LVC |
| logic function: | NAND |
| logic level - high | 1.7V ~ 2V |
| logic level - low | 0.7V ~ 0.8V |
| logic type | NAND Gate |
| logic type: | ИСТИНА |
| low level output current: | 32 mA |
| manufacturer: | Texas Instruments |
| maximum operating temperature: | +125 C |
| max propagation delay @ v, max cl | 3.9ns @ 5V, 50pF |
| minimum operating temperature: | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания | 1.65…5.5 max В |
| number of channels | 1 |
| number of circuits | 1 |
| number of gates: | 1 Gate |
| number of inputs | 2 |
| number of input lines: | 2 Input |
| number of output lines: | 1 Output |
| operating supply voltage: | 1.8 V, 2.5 V, 3.3 V, 5 V |
| operating temperature | -40В°C ~ 125В°C |
| operating temperature range: | -40 C to+125 C |
| output type: | Open Drain |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | SC-74A, SOT-753 |
| package / case: | SOT-23-5 |
| партномер | 8005010281 |
| product: | Single-Function Gate |
| product category: | Logic Gates |
| product type: | Logic Gates |
| propagation delay time | 3.9ns@5V, 50pF |
| propagation delay time: | 4.5 ns |
| quiescent current (max) | 10uA |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | 74LVC -> |
| series: | SN74LVC1G38 |
| способ монтажа | поверхностный(SMT) |
| subcategory: | Logic ICs |
| supplier device package | SOT-23-5 |
| supply voltage | 1.65V~5.5V |
| supply voltage - max: | 5.5 V |
| supply voltage - min: | 1.65 V |
| технология | CMOS, TTL; семейство логических элементов 74LVC; тип логики-True |
| транспортная упаковка: размер/кол-во | 59*41*54/6000 |
| упаковка | REEL, 3000 шт. |
| вес, г | 0.24 |
| voltage - supply | 1.65V ~ 5.5V |
| время | 4.5 нс |
| выходной ток | низкий уровень-32 мА |
