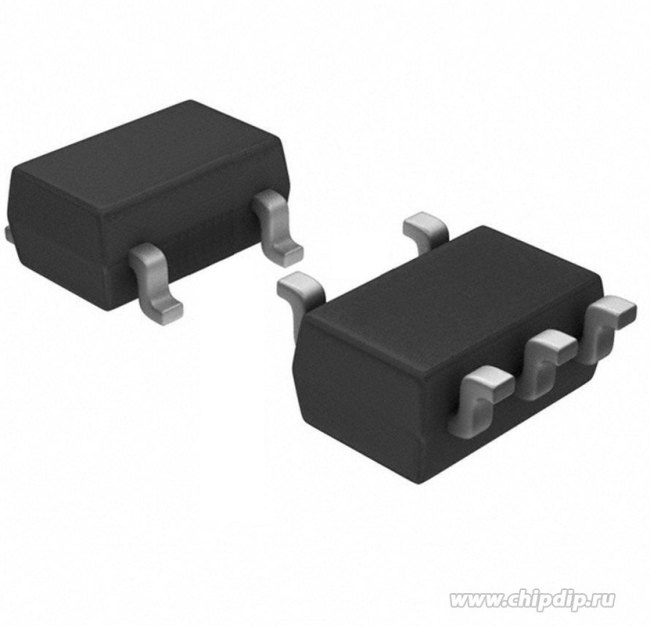

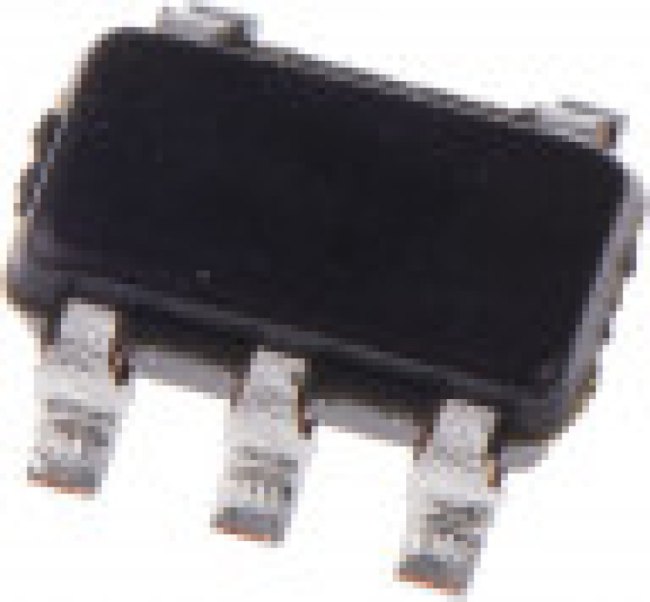

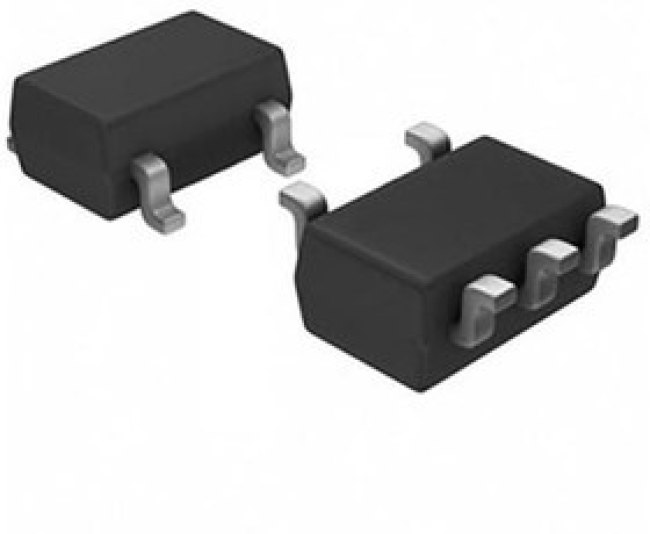

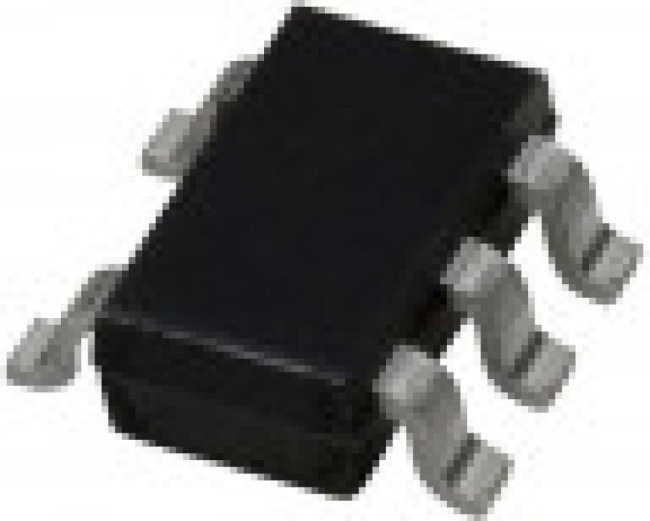

SN74LVC1G00DBVR, Микросхема: цифровая, NAND, Ch: 1, IN: 2, CMOS, SMD, SOT23-5, 74LVC, -40-125°C
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LVC1G00DBVR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты

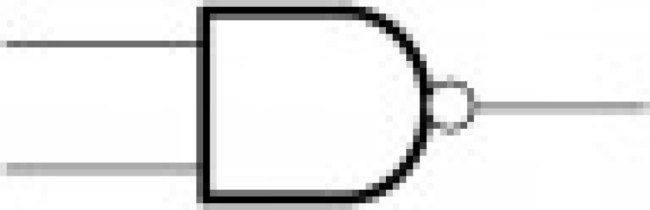

NAND
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:47:52 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74LVC1G00 -> |
| current - output high, low | 32mA, 32mA |
| current - quiescent (max) | 10ВµA |
| диапазон рабочих температур | -40…+125 °С |
| eccn | EAR99 |
| htsus | 8542.39.0001 |
| input type | CMOS, TTL |
| категория | Электронные компоненты/Микросхемы |
| количество | входных/выходных линий-2 Input/1 Output |
| logic family | LVC |
| logic function | NAND |
| logic level - high | 1.7V ~ 2V |
| logic level - low | 0.7V ~ 0.8V |
| logic type | NAND Gate |
| maximum high level output current | -32mA |
| maximum low level output current | 32mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +125 °C |
| maximum propagation delay time @ maximum cl | 4.3 ns @ 5 V |
| max propagation delay @ v, max cl | 4.3ns @ 5V, 50pF |
| minimum operating supply voltage | 1.65 V |
| minimum operating temperature | -40 °C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| напряжение питания | 1.65…5.5 max В |
| number of circuits | 1 |
| number of elements | 1 |
| number of inputs | 2 |
| number of inputs per gate | 2 |
| operating temperature | -40В°C ~ 125В°C |
| output type | CMOS |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | SC-74A, SOT-753 |
| package type | SOT-23 |
| партномер | 8017530513 |
| pin count | 5 |
| propagation delay test condition | 50pF |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| schmitt trigger input | No |
| series | 74LVC -> |
| способ монтажа | поверхностный(SMT) |
| supplier device package | SOT-23-5 |
| технология | CMOS, TTL; семейство логических элементов LVC; тип логики-True |
| транспортная упаковка: размер/кол-во | 61*49*40/9000 |
| упаковка | REEL, 3000 шт. |
| вес, г | 0.03 |
| voltage - supply | 1.65V ~ 5.5V |
| время | 4.7 нс |
| выходной ток | высокого/низкого уровня-32 мА |
| width | 1.75mm |
