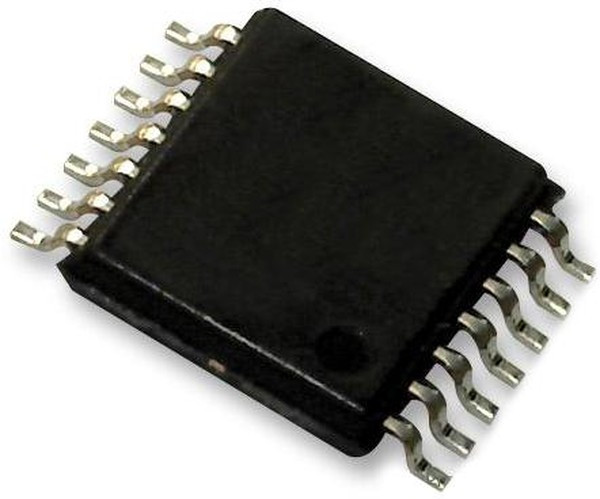

Name: SN74LV86APW, Logic Gates Quadruple 2-Input Exclusive-OR Gate
Brand: Texas Instruments
SKU: SN74LV86APW

SN74LV86APW, Logic Gates Quadruple 2-Input Exclusive-OR Gate

Электронные компоненты Микросхемы Логические - Вентили и Инверторы Texas Instruments SN74LV86APW, Logic Gates Quadruple 2-Input ...

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	2:14:29
Бренд	Texas Instruments

Все характеристики

340 ₽

– +

Бонус: 6.8 !

Бонусная программа

Итого: 340 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Semiconductors\Logic ICs\Logic Gates• <0.8V at VCC = 3.3V Typical VOLP (Output ground bounce)• >2.3V at VCC = 3.3V Typical VOHV (output VOH undershoot)• Maximum tpd of 8ns at 5V• Latch-up performance exceeds 250mA per JESD 17• ESD protection exceeds JESD 22

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	2:14:29
Бренд	Texas Instruments
Вес и габариты
базовый номер микросхемы логики	7486
базовый номер / семейство логики	74LV86
factory pack quantity: factory pack quantity:	90
function:	XOR
high level output current:	-12 mA
input type:	TTL
категория	Электронные компоненты/Микросхемы
количество элементов	Quad
количество входов	2Inputs
количество выводов	14вывод(-ов)
линейка продукции	74LV86
логическая функция	XOR(Exclusive OR)
logic family:	LV-A
logic function:	XOR
logic type:	2-Input Exclusive-OR
low level output current:	12 mA
максимальная рабочая температура	85°C
максимальное напряжение питания	5.5В
manufacturer:	Texas Instruments
maximum operating temperature:	+125 C
минимальная рабочая температура	-40°C
минимальное напряжение питания	2В
minimum operating temperature:	-40 C
mounting style:	SMD/SMT
number of bits:	4 bit
number of gates:	4 Gate
number of input lines:	8 Input
number of output lines:	4 Output
operating supply current:	20 uA
operating supply voltage:	3.3 V
operating temperature range:	-40 C to+125 C
output type:	TTL
package / case:	TSSOP-14
packaging:	Tube
партномер	8005009910
product:	Single-Function Gate
product category:	Logic Gates
product type:	Logic Gates
propagation delay time:	8 ns
семейство логической микросхемы	74LV
series:	SN74LV86A
стиль корпуса микросхемы логики	TSSOP
subcategory:	Logic ICs
supply voltage - max:	5.5 V
supply voltage - min:	2 V
тип логики	XOR
уровень чувствительности к влажности (msl)	MSL 1-Безлимитный
вес, г	0.06
вход триггера шмитта	Without Schmitt Trigger Input
выходной ток	12мА
