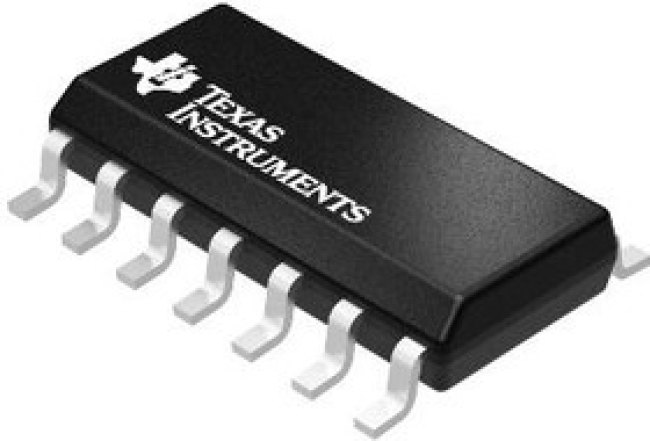

SN74LV02ADR, NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LV02ADR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Логические элементы Quadruple 2-Inputs Positive-NOR Gate
| Основные | |
| вид монтажа | SMD/SMT |
| категория продукта | Логические элементы |
| максимальная рабочая температура | + 125 C |
| минимальная рабочая температура | 40 C |
| подкатегория | Logic ICs |
| продукт | Single-Function Gate |
| размер фабричной упаковки | 2500 |
| тип продукта | Logic Gates |
| торговая марка | Texas Instruments |
| упаковка / блок | SOIC-14 |
| серия | SN74LV02A |
| рабочий ток источника питания | 20 uA |
| длина | 8.65 mm |
| рабочее напряжение питания | 3.3 V |
| pin count | 14 |
| packaging | Tape and Reel |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 2 V |
| тип выхода | TTL |
| eu rohs | compliant |
| lead shape | Gull-wing |
| maximum operating temperature (°c) | 125 |
| mounting | surface mount |
| part status | active |
| pcb changed | 14 |
| standard package name | SOP |
| supplier package | SOIC |
| диапазон рабочих температур | 40 C to + 125 C |
| eccn (us) | ear99 |
| minimum operating temperature (°c) | -40 |
| output type | Push-Pull |
| hts | 8542.39.00.01 |
| package height | 1.5(Max) |
| package length | 8.75(Max) |
| package width | 4(Max) |
| maximum operating supply voltage (v) | 5.5 |
| тип входа | TTL |
| process technology | CMOS |
| Вес и габариты | |
| number of elements per chip | 4 |
| функция | NOR |
| тип логики | 2-Input NOR |
| логическая функция | NOR |
| logic family | LV |
| logic function | NOR |
| время задержки распространения | 8.5 ns |
| семейство логических элементов | LV-A |
| maximum propagation delay time @ maximum cl (ns) | 11.4@3.3V|16.1@2.5V|7.5@5V |
| absolute propagation delay time (ns) | 19 |
| maximum low level output current (ma) | 12 |
| maximum high level output current (ma) | -12 |
| minimum operating supply voltage (v) | 2 |
| typical operating supply voltage (v) | 5|3.3|2.5 |
| number of element inputs | 2-IN |
| выходной ток высокого уровня | 12 mA |
| выходной ток низкого уровня | 12 mA |
| количество входных линий | 2 Input |
| количество цифровых разрядов | 4 bit |
| количество выходных линий | 1 Output |
| maximum quiescent current (ua) | 20 |
| number of output enables per element | 0 |
| number of selection inputs per element | 0 |
| propagation delay test condition (pf) | 50 |
| количество вентилей | 4 Gate |
| number of element outputs | 1 |
| Высота | 1.58 мм |
| Ширина | 3.91 мм |
