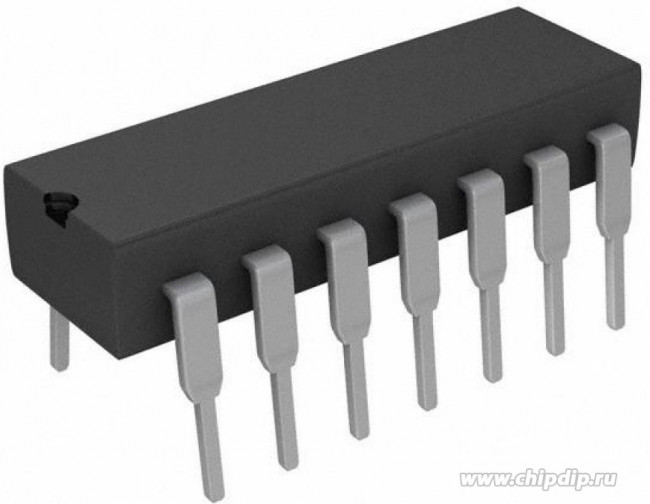

SN74LS20N, IC: digital; NAND; Ch: 2; IN: 4; THT; DIP14; 74LS
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LS20N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: digital; NAND; Ch: 2; IN: 4; THT; DIP14; 74LS Характеристики Категория
Микросхема
Тип
логическая
Вид
стандартная логика
Монтаж
THT
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:27:35 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| factory pack quantity: factory pack quantity: | 25 |
| function: | NAND |
| high level output current | 400uAгЂЃ8mA |
| high level output current: | -400 uA |
| input type: | TTL |
| категория | Электронные компоненты/Микросхемы |
| logic family | LS |
| logic family: | LS |
| logic function | NAND |
| logic function: | NAND |
| logic type | NAND Gate |
| logic type: | 4-Input NAND |
| low level output current: | 8 mA |
| manufacturer: | Texas Instruments |
| maximum high level output current | -0.4mA |
| maximum low level output current | 8mA |
| maximum operating supply voltage | 5.25 V |
| maximum operating temperature | +70в„ѓ |
| maximum operating temperature: | +70 C |
| maximum propagation delay time @ maximum cl | 15 ns @ 5 V |
| minimum operating supply voltage | 4.75 V |
| minimum operating temperature | 0в„ѓ |
| minimum operating temperature: | 0 C |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of circuits | 2 |
| number of elements | 2 |
| number of gates: | 2 Gate |
| number of inputs/bits per element | 4 |
| number of inputs per gate | 4 |
| number of input lines: | 8 Input |
| number of output lines: | 2 Output |
| operating supply current: | 11 uA |
| operating supply voltage: | 5 V |
| operating temperature range: | 0 C to+70 C |
| output type: | TTL |
| package / case: | PDIP-14 |
| package type | PDIP |
| packaging: | Tube |
| партномер | 8017536159 |
| pin count | 14 |
| product: | Single-Function Gate |
| product category: | Logic Gates |
| product type: | Logic Gates |
| propagation delay - max | 15ns @ 5VпјЊ15pF |
| propagation delay test condition | 15pF |
| propagation delay time: | 10 ns |
| quiescent current | 800uA |
| schmitt trigger input | No |
| series | 74LS |
| series: | SN74LS20 |
| subcategory: | Logic ICs |
| supply voltage - max | 5.25V |
| supply voltage - max: | 5.25 V |
| supply voltage - min | 4.75V |
| supply voltage - min: | 4.75 V |
| вес, г | 02.02.2024 |
| width | 6.35mm |
