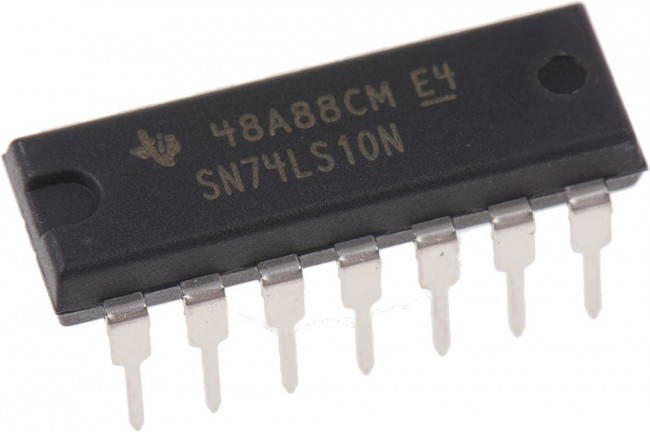

SN74LS10N
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Логические элементы Triple 3-Input
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:11:32 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57 mm |
| диапазон рабочих температур | 0 C to + 70 C |
| длина | 19.3 mm |
| family | 74LS |
| функция | NAND |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Логические элементы |
| количество элементов | Triple |
| количество вентилей | 3 Gate |
| количество входных линий | 3 Input |
| количество входов | 3 |
| количество выходных линий | 1 Output |
| количество выводов | 14вывод(-ов) |
| линейка продукции | 74LS10 |
| логическая функция | NAND |
| logic family | LS |
| logic function | NAND |
| максимальная рабочая температура | + 70 C |
| максимальное напряжение питания | 5.25В |
| manufacturer | Texas Instruments |
| maximum high level output current | -0.4mA |
| maximum low level output current | 8mA |
| maximum operating supply voltage | 5.25 V |
| maximum operating temperature | +70 °C |
| maximum propagation delay time @ maximum cl | 15 ns @ 5 V |
| минимальная рабочая температура | 0 C |
| минимальное напряжение питания | 4.75В |
| minimum operating supply voltage | 4.75 V |
| minimum operating temperature | 0 °C |
| mounting | THT |
| mounting type | Through Hole |
| напряжение питания - макс. | 5.25 V |
| напряжение питания - мин. | 4.75 V |
| number of channels | triple, 3 |
| number of elements | 3 |
| number of inputs | 3 |
| number of inputs per gate | 3 |
| package type | PDIP |
| партномер | 8022766120 |
| pin count | 14 |
| подкатегория | Logic ICs |
| priced to clear | Yes |
| продукт | Single-Function Gate |
| propagation delay test condition | 15pF |
| рабочее напряжение питания | 5 V |
| рабочий ток источника питания | 27 uA |
| размер фабричной упаковки | 25 |
| schmitt trigger input | No |
| семейство логических элементов | LS |
| семейство логической микросхемы | 74LS |
| серия | SN74LS10 |
| стиль корпуса микросхемы логики | DIP |
| тип логики | 3-Input NAND |
| тип продукта | Logic Gates |
| тип входа | TTL |
| тип выхода | TTL |
| торговая марка | Texas Instruments |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| вид монтажа | SMD/SMT |
| вход триггера шмитта | Without Schmitt Trigger Input |
| время задержки распространения | 5 ns |
| выходной ток | 8мА |
| выходной ток низкого уровня | 1 mA |
| выходной ток высокого уровня | 20 mA |
| Ширина | 6.35 мм |
| width | 6.35mm |
