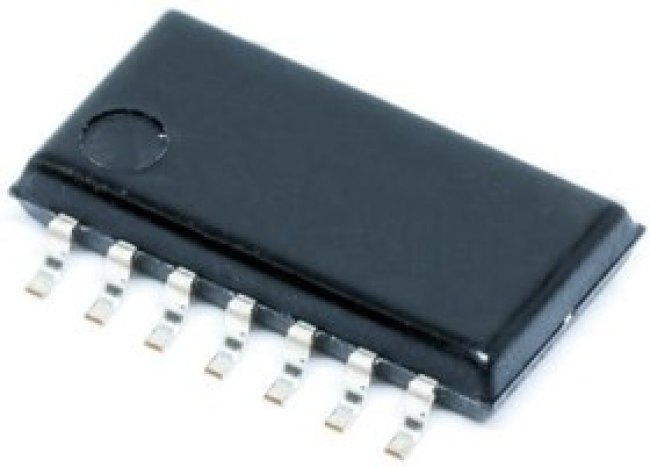

SN74LS09NSR, AND Gate 4-Element 2-IN Bipolar 14-Pin SOP T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LS09NSR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Standard and Specialty Logic\Standard Logic\GatesAND Gate 4-Element 2-IN Bipolar 14-Pin SOP T/R
| Основные | |
| вид монтажа | SMD/SMT |
| категория продукта | Логические элементы |
| максимальная рабочая температура | + 70 C |
| минимальная рабочая температура | 0 C |
| подкатегория | Logic ICs |
| продукт | Single-Function Gate |
| размер фабричной упаковки | 2000 |
| тип продукта | Logic Gates |
| торговая марка | Texas Instruments |
| упаковка / блок | SO-14 |
| features | Open Collector |
| серия | SN74LS09 |
| рабочий ток источника питания | 4.8 uA |
| длина | 10.3 mm |
| рабочее напряжение питания | 5 V |
| minimum operating temperature | 0в„ѓ |
| pin count | 14 |
| maximum operating temperature | +70в„ѓ |
| packaging | Tape and Reel |
| series | 74LS |
| напряжение питания - макс. | 5.25 V |
| напряжение питания - мин. | 4.75 V |
| тип выхода | TTL |
| automotive | No |
| eu rohs | compliant |
| lead shape | Gull-wing |
| maximum operating temperature (°c) | 70 |
| mounting | surface mount |
| part status | active |
| pcb changed | 14 |
| ppap | No |
| standard package name | SOP |
| supplier package | SOP |
| диапазон рабочих температур | 0 C to + 70 C |
| eccn (us) | ear99 |
| minimum operating temperature (°c) | 0 |
| output type | Open Collector |
| maximum operating supply voltage (v) | 5.25 |
| тип входа | TTL |
| process technology | Bipolar |
| Вес и габариты | |
| number of elements per chip | 4 |
| функция | AND |
| тип логики | 2-Input AND |
| логическая функция | AND |
| logic family | LS |
| logic function | AND |
| время задержки распространения | 35 ns |
| семейство логических элементов | LS |
| maximum propagation delay time @ maximum cl (ns) | 35 5V |
| absolute propagation delay time (ns) | 35 |
| maximum low level output current (ma) | 8 |
| maximum high level output current (ma) | -0.1 |
| minimum operating supply voltage (v) | 4.75 |
| typical operating supply voltage (v) | 5 |
| number of circuits | 4 |
| number of element inputs | 2-IN |
| выходной ток высокого уровня | 0 mA |
| выходной ток низкого уровня | 8 mA |
| high level output current | -гЂЃ8mA |
| logic type | AND Gate |
| supply voltage - max | 5.25V |
| supply voltage - min | 4.75V |
| количество входных линий | 2 Input |
| количество цифровых разрядов | 4 bit |
| количество выходных линий | 1 Output |
| number of output enables per element | 0 |
| number of selection inputs per element | 0 |
| propagation delay test condition (pf) | 15 |
| количество вентилей | 4 Gate |
| number of element outputs | 1 |
| number of inputs/bits per element | 2 |
| Высота | 1.95 мм |
| propagation delay - max | 35ns @ 5VпјЊ15pF |
| Ширина | 5.3 мм |
