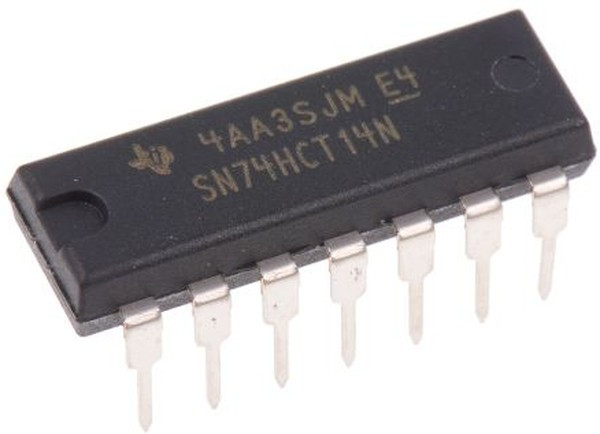

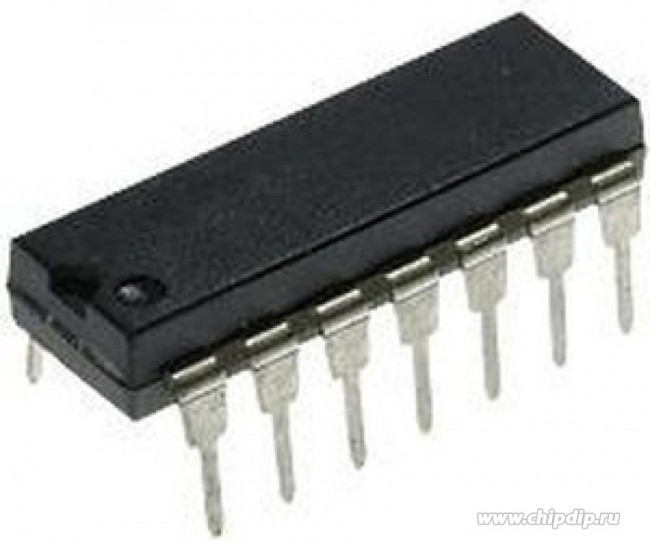

SN74HCT14N, Inverters Hex Schmitt-Trigger
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74HCT14N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: digital; NOT; Ch: 6; THT; DIP14; IN: with Schmitt trigger; HCT Характеристики Категория
Микросхема
Тип
логическая
Вид
инвертор, триггер Шмидта
Монтаж
THT
Кол-во каналов
6
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:54:45 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57мм |
| absolute propagation delay time (ns) | 40 |
| automotive | No |
| число контактов | 14 |
| длина | 19.3мм |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 25 |
| function | Inverter Schmitt Trigger |
| high level output current | -4 mA |
| input type | TTL |
| категория | Электронные компоненты/Микросхемы |
| количество элементов на ис | 6 |
| lead shape | Through Hole |
| логическая функция | Инвертор |
| logic family | HCT |
| logic function | Inverter Schmitt Trigger |
| logic type | CMOS |
| low level output current | 4 mA |
| максимальная рабочая температура | +85 °C |
| максимальное рабочее напряжение питания | 5,5 В |
| максимальное время задержки распространения при максимальной cl | 30 ns @ 5.5 V, 32 ns @ 4.5 V |
| максимальный выходной ток низкого уровня | 4mA |
| максимальный выходной ток высокого уровня | -4mA |
| manufacturer | Texas Instruments |
| maximum high level output current (ma) | -4 |
| maximum low level output current (ma) | 4 |
| maximum low level output voltage (v) | 0.26 |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum propagation delay time @ maximum cl (ns) | 32@4.5V|30@5.5V |
| maximum quiescent current (ua) | 2 |
| минимальная рабочая температура | -40 °C |
| минимальное рабочее напряжение питания | 4,5 В |
| minimum high level output voltage (v) | 3.98 |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | Through Hole |
| mounting style | Through Hole |
| number of circuits | 6 Circuit |
| number of elements per chip | 6 |
| number of output lines | 6 Output |
| operating supply voltage | 5 V |
| operating temperature range | -40 C to+85 C |
| output type | CMOS |
| package / case | PDIP-14 |
| packaging | Tube |
| партномер | 8005009005 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| ppap | No |
| process technology | CMOS |
| product category | Inverters |
| propagation delay test condition (pf) | 50 |
| propagation delay time | 38 ns |
| размеры | 19.3 x 6.35 x 4.57мм |
| rohs | Details |
| schmitt trigger input | Yes |
| семейство логических элементов | HCT |
| series | SN74HCT14 |
| состояние проверки задержки распространения | 50пФ |
| standard package name | DIP |
| supplier package | PDIP |
| supplier temperature grade | Commercial |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| тип корпуса | PDIP |
| тип монтажа | Монтаж на плату в отверстия |
| тип входа | Триггер Шмитта |
| typical operating supply voltage (v) | 5 |
| unit weight | 0.032734 oz |
| вес, г | 01.09.2024 |
| Ширина | 6.35 мм |
