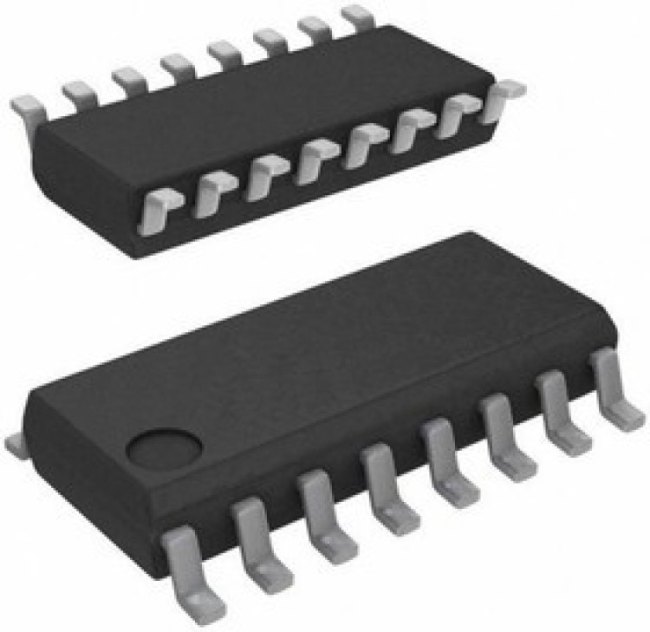

SN74HCT138D, IC: цифровая; 3 to 8 line,декодер, демультиплексор; SMD; SO16; HCT
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74HCT138D
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Микросхемы\Микросхемы логические\Декодеры, мультиплексоры, переключателиКодеры, декодеры, мультиплексоры и демультиплексоры Line Decoder
| Основные | |
| вес, г | 0.15 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| operating temperature | -40В°C ~ 85В°C |
| package | Tube |
| package / case | 16-SOIC (0.154"", 3.90mm Width) |
| rohs status | ROHS3 Compliant |
| type | Decoder/Demultiplexer |
| вид монтажа | SMD/SMT |
| категория продукта | Кодеры, декодеры, мультиплексоры и демультиплексор |
| максимальная рабочая температура | + 85 C |
| минимальная рабочая температура | 40 C |
| подкатегория | Logic ICs |
| продукт | Decoders / Demultiplexers |
| размер фабричной упаковки | 40 |
| тип продукта | Encoders, Decoders, Multiplexers Demultiplexers |
| торговая марка | Texas Instruments |
| упаковка | Tube |
| упаковка / блок | SOP-16 |
| eccn | EAR99 |
| htsus | 8542.39.0001 |
| серия | SN74HCT138 |
| reach status | REACH Unaffected |
| supplier device package | 16-SOIC |
| длина | 9.9 mm |
| рабочее напряжение питания | 5 V |
| length | 9.9 mm |
| minimum operating temperature | -40 C |
| width | 3.91 mm |
| factory pack quantity | 40 |
| manufacturer | Texas Instruments |
| maximum operating temperature | +85 C |
| mounting style | SMD/SMT |
| packaging | Tube |
| product category | Encoders, Decoders, Multiplexers Demultiplexers |
| series | 74HCT -> |
| unit weight | 0.004998 oz |
| pd - рассеивание мощности | 2 W |
| напряжение питания - макс. | 0.08 mA, 5.5 V |
| напряжение питания - мин. | 4.5 V |
| диапазон рабочих температур | 40 C to + 85 C |
| base product number | 74HCT138 -> |
| voltage - supply | 4.5V ~ 5.5V |
| height | 1.58 mm |
| voltage supply source | Single Supply |
| operating temperature range | -40 C to+85 C |
| Вес и габариты | |
| rohs | Details |
| product | Decoders/Demultiplexers |
| технология | CMOS |
| function | Decoder/Demultiplexer |
| функция | Decoder/Demultiplexer |
| количество контуров | Single |
| тип логики | Decoders/Demultiplexers |
| logic family | HCT |
| время задержки распространения | 45 ns |
| семейство логических элементов | HCT |
| number of circuits | Single |
| operating supply voltage | 5 V |
| выходной ток высокого уровня | 4 mA |
| выходной ток низкого уровня | 4 mA |
| high level output current | -4 mA |
| logic type | Decoders/Demultiplexers |
| low level output current | 4 mA |
| propagation delay time | 45 ns |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| количество входных линий | 3 Input |
| current - output high, low | 4mA, 4mA |
| supply current - max | 0.08 mA |
| technology | CMOS |
| количество выходных линий | 8 Output |
| circuit | 1 x 3:8 |
| independent circuits | 1 |
| максимальная тактовая частота | 25 MHz |
| number of input lines | 3 Input |
| number of output lines | 8 Output |
| maximum clock frequency | 25 MHz |
| Высота | 1.58 мм |
| Ширина | 3.91 мм |
