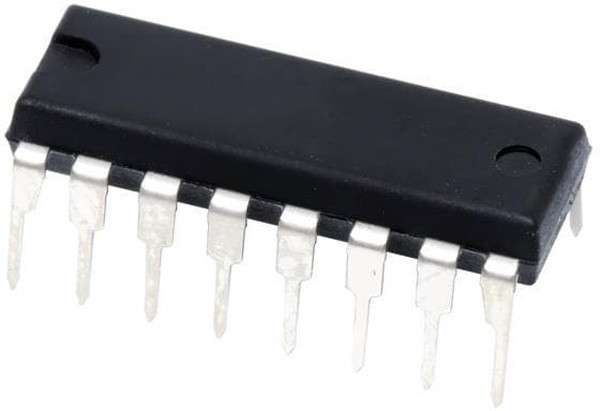

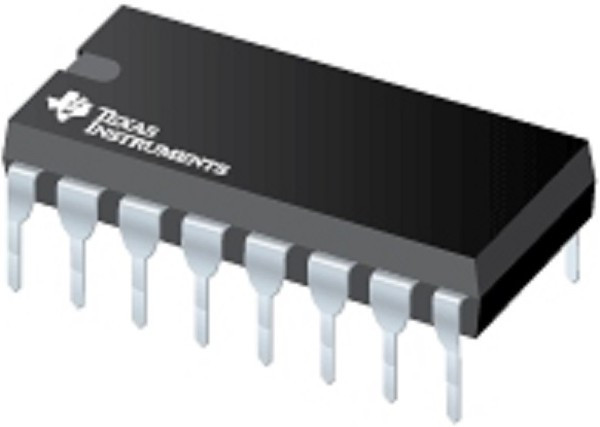

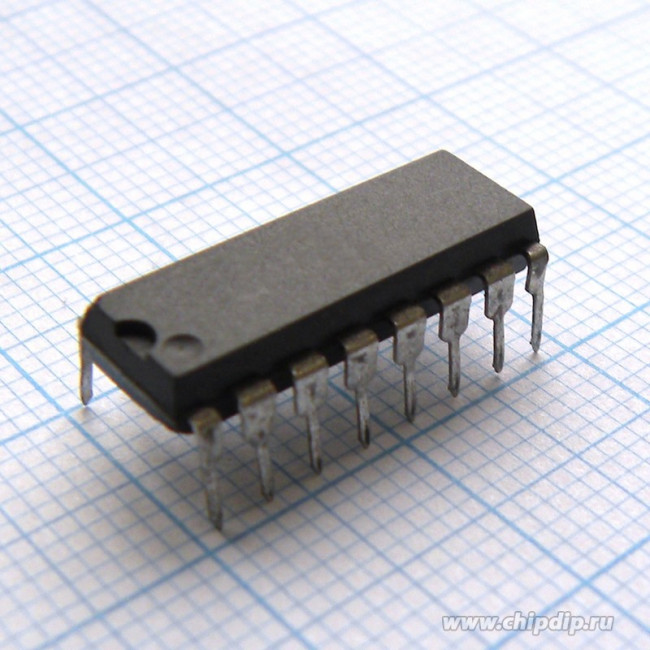

SN74HC594N, Counter Shift Registers 8-Bit w/Output Reg
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74HC594N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Logic ICs\Counter Shift Registers Описание IC: digital; 8bit,shift register; THT; DIP16; HC Характеристики Категория
Микросхема
Тип
логическая
Вид
регистр сдвига, 8 бит
Монтаж
THT
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:16:07 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 270 |
| automotive | No |
| base product number | 74HC594 -> |
| counting sequence: | Serial to Serial/Parallel |
| direction type | Uni-Directional |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 25 |
| function | Serial to Parallel |
| function: | 8 Bit with Output Register |
| htsus | 8542.39.0001 |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Through Hole |
| logic family | LSTTL |
| logic family: | 74HC |
| logic function | Shift Register |
| logic type | Shift Register |
| logic type: | CMOS |
| manufacturer: | Texas Instruments |
| maximum operating supply voltage (v) | 6 |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl (ns) | 200@2V|40@4.5V|34@6V |
| maximum quiescent current (ma) | 0.008 |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of bits: | 8 bit |
| number of bits per element | 8 |
| number of circuits: | 4 |
| number of count input enables | 0 |
| number of elements | 1 |
| number of elements per chip | 1 |
| number of element inputs | 1 |
| number of element outputs | 9 |
| number of input lines: | 05.10.2024 |
| number of output lines: | 10 |
| number of selection inputs per element | 0 |
| number of stages | 8 |
| operating supply voltage: | 2 V to 6 V |
| operating temperature | -40В°C ~ 85В°C |
| operating temperature range: | -40 C to+125 C |
| operation mode | Serial to Serial/Parallel |
| output type | Push-Pull |
| package | Tube |
| package / case | 16-DIP (0.300"", 7.62mm) |
| package / case: | PDIP-16 |
| package type | PDIP |
| packaging | Tube |
| packaging: | Tube |
| parallel enable input | NO |
| партномер | 8005008789 |
| part status | active |
| pcb changed | 16 |
| pin count | 16 |
| ppap | No |
| process technology | CMOS |
| product category: | Counter Shift Registers |
| product type: | Counter Shift Registers |
| propagation delay test condition (pf) | 150 |
| propagation delay time: | 150 ns, 30 ns, 25 ns |
| reach status | REACH Unaffected |
| reset type | Asynchronous |
| rohs status | ROHS3 Compliant |
| series | 74HC -> |
| series: | SN74HC594 |
| standard package name | DIP |
| subcategory: | Logic ICs |
| supplier device package | 16-PDIP |
| supplier package | PDIP |
| supplier temperature grade | Commercial |
| supply voltage - max: | 6 V |
| terminal count output | NO |
| triggering type | Positive-Edge |
| typical operating supply voltage (v) | 5 |
| вес, г | 0.95 |
| voltage - supply | 2V ~ 6V |
