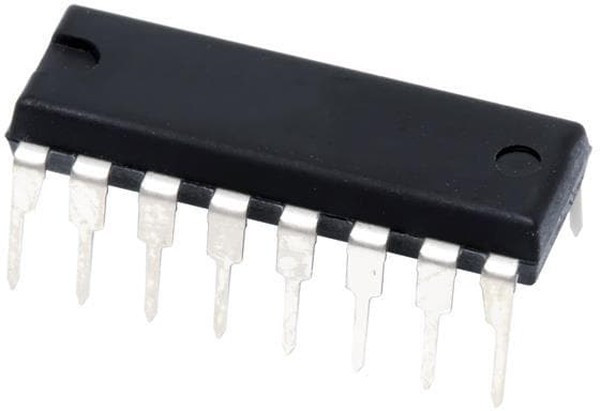

SN74HC368N, (ЛН7), Шинный формирователь неинвертирующий 4 х 2 бит КМОП кристалл, DIP16
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74HC368N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Микросхемы / Логические микросхемы / Микросхемы ТТЛ (серия 74)Шинный формирователь неинвертирующий 4 х 2 бит КМОП кристалл, DIP16
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:08:46 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74HC368 -> |
| current - output high, low | 7.8mA, 7.8mA |
| eccn | EAR99 |
| factory pack quantity | 25 |
| factory pack quantity: factory pack quantity: | 25 |
| function | Buffer/Line Driver |
| function: | Buffer/Line Driver |
| height | 4.57 mm |
| high level output current | -7.8 mA |
| high level output current: | -7.8 mA |
| htsus | 8542.39.0001 |
| input signal type | Single-Ended |
| input signal type: | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| Корпус | dip16 |
| length | 19.3 mm |
| logic family | HC |
| logic family: | HC |
| logic type | Buffer, Inverting |
| logic type: | CMOS |
| low level output current | 7.8 mA |
| low level output current: | 7.8 mA |
| manufacturer | Texas Instruments |
| manufacturer: | Texas Instruments |
| maximum operating temperature | +85 C |
| maximum operating temperature: | +85 C |
| minimum operating temperature | -40 C |
| minimum operating temperature: | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of bits per element | 2, 4 (Hex) |
| number of channels | 5 |
| number of channels: | 5 |
| number of elements | 2 |
| number of input lines | 6 Input |
| number of input lines: | 6 Input |
| number of output lines | 6 Output |
| number of output lines: | 6 Output |
| operating supply current | 80 uA |
| operating supply current: | 80 uA |
| operating supply voltage | 5 V |
| operating supply voltage: | 5 V |
| operating temperature | -40В°C ~ 85В°C (TA) |
| operating temperature range | -40 C to+85 C |
| output type | 3-State |
| output type: | 3-State |
| package | Tube |
| package / case | 16-DIP (0.300"", 7.62mm) |
| package / case: | PDIP-16 |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8050109983 |
| polarity | Inverting |
| polarity: | Inverting |
| product category | Buffers Line Drivers |
| product category: | Buffers & Line Drivers |
| product type: | Buffers & Line Drivers |
| propagation delay time | 120 ns at 2 V, 24 ns at 4.5 V, 20 ns at 6 V |
| propagation delay time: | 120 ns at 2 V, 24 ns at 4.5 V, 20 ns at 6 V |
| quiescent current | 8 uA |
| quiescent current: | 8 uA |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | 74HC -> |
| series: | SN74HC368 |
| subcategory: | Logic ICs |
| supplier device package | 16-PDIP |
| supply current - max | 8 uA |
| supply current - max: | 8 uA |
| supply voltage - max | 6 V |
| supply voltage - max: | 6 V |
| supply voltage - min | 2 V |
| supply voltage - min: | 2 V |
| technology | CMOS |
| technology: | CMOS |
| unit weight | 0.03357 oz |
| вес, г | 02.04.2024 |
| voltage - supply | 2V ~ 6V |
| width | 6.35 mm |
Отзывов нет
