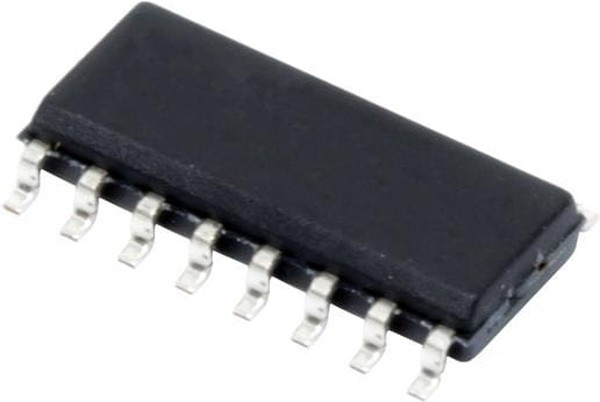

SN74HC175D, Flip Flops Quad w/ Clear
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74HC175D
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\Триггеры Описание IC: digital; D flip-flop; Ch: 4; SMD; SO16; tube; HC Характеристики Категория
Микросхема
Тип
логическая
Вид
D-триггер
Монтаж
SMD
Кол-во каналов
4
Мин.напряжение питания, В
2
Макс.напряжение питания, В
6
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:28:18 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.58 mm |
| base product number | 74HC175 -> |
| bus hold | NO |
| clock-edge trigger type | Positive-Edge |
| clock frequency | 60MHz |
| current - output high, low | 5.2mA, 5.2mA |
| current - quiescent (iq) | 8ВµA |
| диапазон рабочих температур | 40 C to + 85 C |
| длина | 9.9 mm |
| eccn | EAR99 |
| frequency | 29(MHz) |
| frequency (max) | 29 MHz |
| function | Master Reset |
| функция | Quad with Clear |
| high level output current | -5.2(mA) |
| htsus | 8542.39.0001 |
| input capacitance | 3pF |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Триггеры |
| количество каналов | 4 |
| количество контуров | 4 |
| количество входных линий | 3 |
| количество выходных линий | 2 |
| logic family | HC |
| low level output current | 5.2(mA) |
| максимальная рабочая температура | + 85 C |
| max propagation delay @ v, max cl | 26ns @ 6V, 50pF |
| минимальная рабочая температура | 40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 6 V |
| напряжение питания - мин. | 2 V |
| number of bits | 4 |
| number of bits per element | 4 |
| number of elements | 1 |
| number of elements | 1 |
| number of inputs | 4 |
| number of outputs | 4 |
| operating supply voltage (max) | 6(V) |
| operating supply voltage (min) | 2(V) |
| operating supply voltage (typ) | 5(V) |
| operating temperature | -40В°C ~ 85В°C (TA) |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| output signal type | DIFFERENTIAL |
| output type | Complimentary |
| package | Tube |
| package / case | 16-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC |
| packaging | Tape and Reel |
| партномер | 8006365063 |
| pin count | 16 |
| подкатегория | Logic ICs |
| polarity | Invert/Non-Invert |
| полярность | Inverting/Non-Inverting |
| propagation delay time | 190(ns) |
| quiescent current | 8(uA) |
| рабочее напряжение питания | 6 V |
| rad hardened | No |
| размер фабричной упаковки | 40 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | HC |
| series | 74HC -> |
| серия | SN74HC175 |
| set/reset | MASTER RESET |
| supplier device package | 16-SOIC |
| technology | CMOS |
| тип логики | D-Type Flip-Flop |
| тип продукта | Flip Flops |
| тип сброса | Master Reset |
| тип входа | CMOS |
| тип выхода | CMOS |
| ток покоя | 8 uA |
| торговая марка | Texas Instruments |
| trigger type | Positive Edge |
| type | D-Type |
| упаковка | Tube |
| упаковка / блок | SOP-16 |
| вес, г | 0.1417 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2V ~ 6V |
| время задержки распространения | 150 ns |
| выходной ток низкого уровня | 5.2 mA |
| выходной ток высокого уровня | 5.2 mA |
| Ширина | 3.91 мм |
