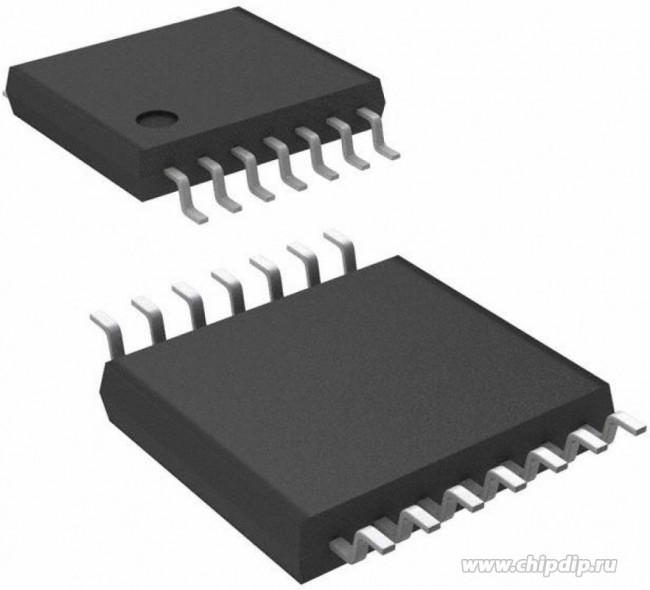

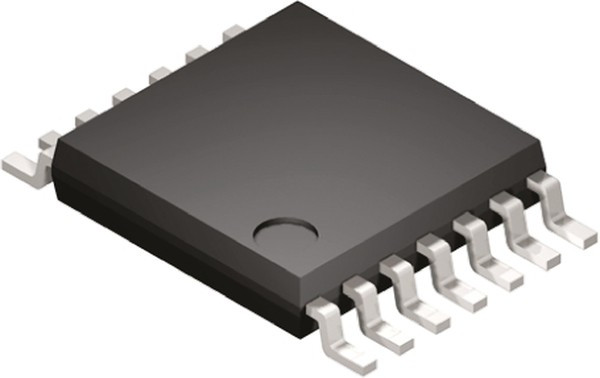

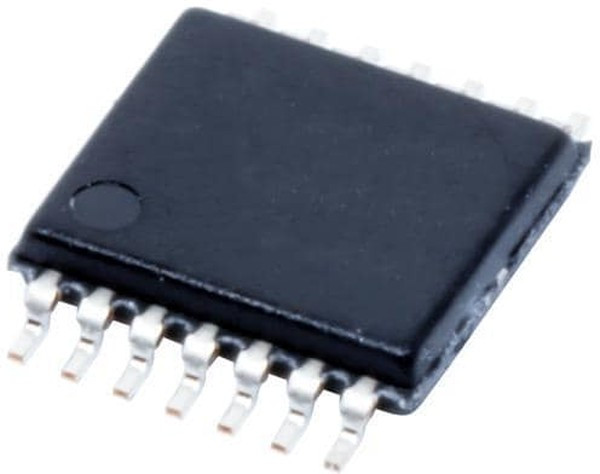

SN74HC14PW
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Электроэлемент Описание Стандартная цифровая микросхема TSSOP14 Характеристики Категория
Микросхема
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:31:43 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| factory pack quantity | 250 |
| factory pack quantity: factory pack quantity: | 90 |
| function | Inverter Schmitt Trigger |
| function: | Inverter Schmitt Trigger |
| high level output current | -4 mA |
| high level output current: | -4 mA |
| input type | CMOS |
| input type: | Schmitt Trigger |
| категория | Электронные компоненты/Микросхемы |
| logic family | HC |
| logic family: | HC |
| logic function | Inverter |
| logic type | CMOS |
| logic type: | CMOS |
| low level output current | 4 mA |
| low level output current: | 4 mA |
| manufacturer | Texas Instruments |
| manufacturer: | Texas Instruments |
| maximum high level output current | -5.2mA |
| maximum low level output current | 5.2mA |
| maximum operating supply voltage | 6 V |
| maximum operating temperature | +85 C |
| maximum operating temperature: | +85 C |
| maximum propagation delay time @ maximum cl | 125 ns @ 2 V, 21 ns @ 6 V, 25 ns @ 4.5 V |
| minimum operating supply voltage | 2 V |
| minimum operating temperature | -40 C |
| minimum operating temperature: | -40 C |
| mounting style | SMD/SMT |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of circuits | 6 Circuit |
| number of circuits: | 6 Circuit |
| number of elements per chip | 6 |
| number of output lines | 6 Output |
| number of output lines: | 6 Output |
| operating supply voltage | 5 V |
| operating supply voltage: | 5 V |
| operating temperature range | -40 C to+85 C |
| operating temperature range: | -40 C to+85 C |
| output type | CMOS |
| output type: | CMOS |
| package / case | TSSOP-14 |
| package / case: | TSSOP-14 |
| package type | TSSOP |
| packaging | Reel |
| packaging: | Tube |
| партномер | 8002951249 |
| pin count | 14 |
| product category | Inverters |
| product category: | Inverters |
| product type: | Inverters |
| propagation delay test condition | 50pF |
| propagation delay time | 31 ns |
| propagation delay time: | 31 ns |
| rohs | Details |
| schmitt trigger input | Yes |
| series | SN74HC14 |
| series: | SN74HC14 |
| subcategory: | Logic ICs |
| supply voltage - max | 6 V |
| supply voltage - max: | 6 V |
| supply voltage - min | 2 V |
| supply voltage - min: | 2 V |
| unit weight | 0.002018 oz |
| вес, г | 3 |
| width | 4.4mm |
Отзывов нет
