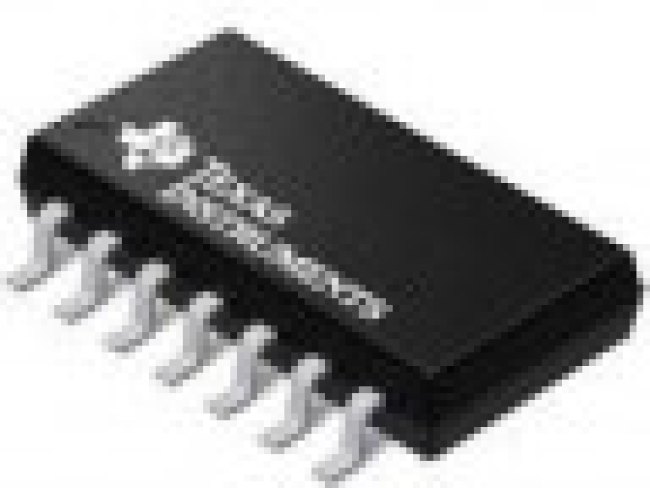

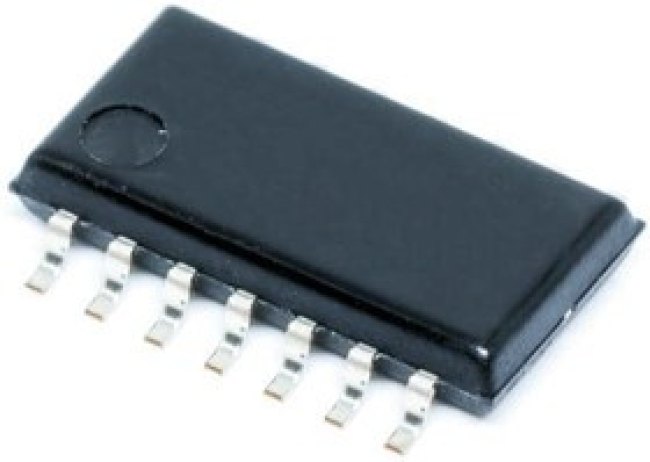

SN74HC132NSR, Logic Gates Quad Positive-NAND Gate
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74HC132NSR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Logic ICs\Logic GatesNAND Gate 4-Element 2-IN CMOS 14-Pin SOP T/R
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:51:57 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 156 |
| automotive | No |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 2000 |
| function: | NAND |
| high level output current: | -5.2 mA |
| input type | Schmitt Trigger |
| input type: | Schmitt Trigger |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| logic family | HC |
| logic family: | HC |
| logic function | NAND |
| logic function: | NAND |
| logic type: | 2-Input NAND |
| low level output current: | 5.2 mA |
| manufacturer: | Texas Instruments |
| maximum high level output current (ma) | -5.2 |
| maximum low level output current (ma) | 05.02.2024 |
| maximum operating supply voltage (v) | 6 |
| maximum operating temperature: | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum propagation delay time @ maximum cl (ns) | 120@2V|25@4.5V|21@6V |
| maximum quiescent current (ua) | 2 |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| number of elements per chip | 4 |
| number of element inputs | 2-IN |
| number of element outputs | 1 |
| number of gates: | 4 Gate |
| number of input lines: | 8 Input |
| number of output enables per element | 0 |
| number of output lines: | 4 Output |
| number of selection inputs per element | 0 |
| operating supply current: | 20 uA |
| operating supply voltage: | 5 V |
| operating temperature range: | -40 C to+85 C |
| output type | Push-Pull |
| output type: | CMOS |
| package / case: | SOIC-14 |
| packaging | Tape and Reel |
| партномер | 8005008456 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| ppap | No |
| process technology | CMOS |
| product: | Single-Function Gate |
| product category: | Logic Gates |
| product type: | Logic Gates |
| propagation delay test condition (pf) | 50 |
| propagation delay time: | 14 ns |
| series: | SN74HC132 |
| standard package name | SOP |
| subcategory: | Logic ICs |
| supplier package | SOP |
| supply voltage - max: | 6 V |
| supply voltage - min: | 2 V |
| typical operating supply voltage (v) | 5 |
| вес, г | 0.21 |
