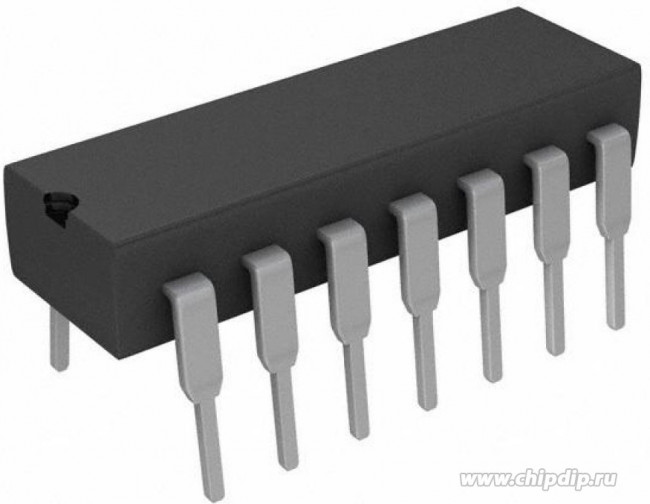

SN74HC11N
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: digital; AND; Ch: 3; IN: 3; THT; DIP14; 2?6VDC; HC Характеристики Категория
Микросхема
Тип
логическая
Вид
стандартная логика
Монтаж
THT
Кол-во каналов
3
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:44:50 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74HC11 -> |
| current - output high, low | 5.2mA, 5.2mA |
| current - quiescent (max) | 2ВµA |
| eccn | EAR99 |
| factory pack quantity | 25 |
| factory pack quantity: factory pack quantity: | 25 |
| function | Triple 3-Input Pos |
| function: | Triple 3-Input Pos |
| height | 4.57 mm |
| high level output current | -5.2 mA |
| high level output current: | -5.2 mA |
| htsus | 8542.39.0001 |
| input type | CMOS |
| input type: | CMOS |
| категория | Электронные компоненты/Микросхемы |
| length | 19.3 mm |
| logic family | HC |
| logic family: | HC |
| logic function | AND |
| logic function: | AND |
| logic level - high | 1.5V ~ 4.2V |
| logic level - low | 0.5V ~ 1.8V |
| logic type | AND Gate |
| logic type: | 3-Input AND |
| low level output current | 5.2 mA |
| low level output current: | 5.2 mA |
| manufacturer | Texas Instruments |
| manufacturer: | Texas Instruments |
| maximum operating temperature | +85 C |
| maximum operating temperature: | +85 C |
| max propagation delay @ v, max cl | 17ns @ 6V, 50pF |
| minimum operating temperature | -40 C |
| minimum operating temperature: | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| number of bits | 3 bit |
| number of bits: | 3 bit |
| number of circuits | 3 |
| number of gates | 3 Gate |
| number of gates: | 3 Gate |
| number of inputs | 3 |
| number of input lines | 3 Input |
| number of input lines: | 9 Input |
| number of output lines | 1 Output |
| number of output lines: | 3 Output |
| operating supply current | 20 uA |
| operating supply current: | 20 uA |
| operating supply voltage | 5 V |
| operating supply voltage: | 5 V |
| operating temperature | -40В°C ~ 85В°C |
| operating temperature range | -40 C to+85 C |
| operating temperature range: | -40 C to+85 C |
| output current | 50 mA |
| output current: | 50 mA |
| output type | CMOS |
| output type: | CMOS |
| package | Tube |
| package / case | 14-DIP (0.300"", 7.62mm) |
| package / case: | PDIP-14 |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8024048926 |
| product | Single-Function Gate |
| product: | Single-Function Gates |
| product category | Logic Gates |
| product category: | Logic Gates |
| product type: | Logic Gates |
| propagation delay time | 25 ns |
| propagation delay time: | 8 ns |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | 74HC -> |
| series: | SN74HC11 |
| subcategory: | Logic ICs |
| supplier device package | 14-PDIP |
| supply voltage - max | 6 V |
| supply voltage - max: | 6 V |
| supply voltage - min | 2 V |
| supply voltage - min: | 2 V |
| unit weight | 0.032734 oz |
| voltage - supply | 2V ~ 6V |
| width | 6.35 mm |
Отзывов нет
