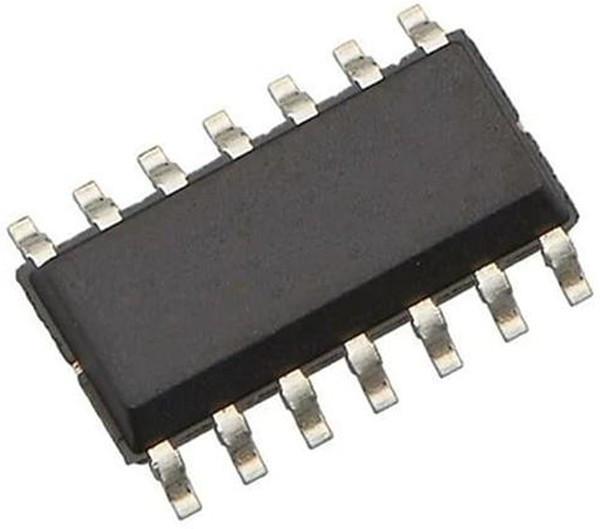

Name: SN74HC05D, Buffers & Line Drivers Hex w/ OD
Brand: Texas Instruments
SKU: SN74HC05D

SN74HC05D, Buffers & Line Drivers Hex w/ OD

Электронные компоненты Микросхемы Логические - Вентили и Инверторы Texas Instruments SN74HC05D, Buffers & Line Drivers Hex w/ OD

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	2:28:10
Бренд	Texas Instruments

Все характеристики

320 ₽

– +

Бонус: 6.4 !

Бонусная программа

Итого: 320 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Буферы и линейные аппаратные драйверы Описание IC: digital; NOT; Ch: 6; SMD; SO14; 2?6VDC; -40?125°C; tube; 20uA; HC Характеристики Категория Микросхема Тип логическая Вид инвертор Монтаж SMD Кол-во каналов 6 Мин.напряжение питания, В 2 Макс.напряжение питания, В 6

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	2:28:10
Бренд	Texas Instruments
Вес и габариты
Высота	1.5 mm
base product number	74HC05 ->
current - output high, low	-, 5.2mA
current - quiescent (max)	2ВµA
диапазон рабочих температур	40 C to + 125 C
длина	8.75 mm
eccn	EAR99
factory pack quantity	2500
features	Open Drain
function	Buffer/Driver
функция	Buffer/Driver
height	1.5 mm(Max)
high level output current	-0.005 mA
htsus	8542.39.0001
input signal type	Single-Ended
категория	Электронные компоненты/Микросхемы
категория продукта	Буферы и линейные аппаратные драйверы
количество каналов	5
количество входных линий	6 Input
количество выходных линий	6 Output
length	8.75 mm(Max)
logic family	HC
logic level - high	1.5V ~ 4.2V
logic level - low	0.5V ~ 1.8V
logic type	Inverter
low level output current	5.2 mA
максимальная рабочая температура	+ 125 C
manufacturer	Texas Instruments
maximum operating temperature	+85 C
max propagation delay @ v, max cl	20ns @ 6V, 50pF
минимальная рабочая температура	40 C
minimum operating temperature	-40 C
moisture sensitivity level (msl)	1 (Unlimited)
mounting style	SMD/SMT
mounting type	Surface Mount
напряжение питания - макс.	2 uA, 6 V
напряжение питания - мин.	2 V
number of channels	5
number of circuits	6
number of inputs	6
number of input lines	6 Input
number of output lines	6 Output
operating supply current	20 uA
operating supply voltage	5 V
operating temperature	-40В°C ~ 85В°C
operating temperature range	-40 C to+85 C
output type	Open Drain
package	Tube
package / case	14-SOIC (0.154"", 3.90mm Width)
packaging	Reel
партномер	8004607125
подкатегория	Logic ICs
polarity	Inverting
полярность	Inverting
product category	Buffers Line Drivers
propagation delay time	115 ns at 2 V, 23 ns at 4.5 V, 20 ns at 6 V
quiescent current	2 uA
рабочее напряжение питания	5 V
рабочий ток источника питания	20 uA
размер фабричной упаковки	50
reach status	REACH Unaffected
rohs	Details
rohs status	ROHS3 Compliant
семейство логических элементов	HC
series	74HC ->
серия	SN74HC05
supplier device package	14-SOIC
supply current - max	2 uA
supply voltage - max	6 V
supply voltage - min	2 V
technology	CMOS
технология	CMOS
тип логики	CMOS
тип продукта	Buffers Line Drivers
тип входного сигнала	Single-Ended
тип выхода	Open Drain
ток покоя	2 uA
торговая марка	Texas Instruments
unit weight	0.004318 oz
упаковка	Tube
упаковка / блок	SOIC-14
вес, г	0.13
вид монтажа	SMD/SMT
voltage - supply	2V ~ 6V
время задержки распространения	115 ns at 2 V, 23 ns at 4.5 V, 20 ns at 6 V
выходной ток низкого уровня	5.2 mA
выходной ток высокого уровня	0.005 mA
Ширина	4 мм
width	4 mm(Max)
