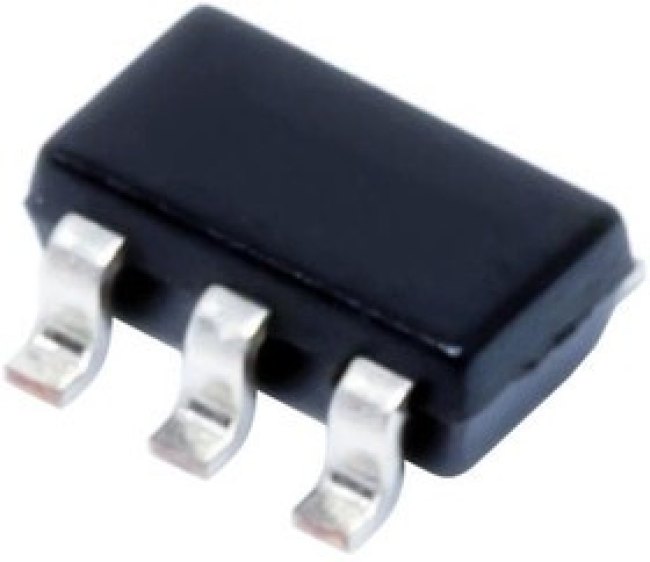

SN74AUP1G00DBVT, Логический элемент И-НЕ, семейство AUP, 1 элемент, 2 входа, 4мА, 800мВ до 3.6В, SOT
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74AUP1G00DBVT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Логические элементы Lo PWR SNGL 2Input Pos NAND Gate
Основные | |
вес, г | 0.68 |
moisture sensitivity level (msl) | 1 (Unlimited) |
mounting type | Surface Mount |
operating temperature | -40В°C ~ 85В°C |
package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
package / case | SC-74A, SOT-753 |
rohs status | ROHS3 Compliant |
вид монтажа | SMD/SMT |
категория продукта | Логические элементы |
максимальная рабочая температура | + 85 C |
минимальная рабочая температура | 40 C |
подкатегория | Logic ICs |
продукт | Single-Function Gate |
размер фабричной упаковки | 250 |
тип продукта | Logic Gates |
торговая марка | Texas Instruments |
упаковка / блок | SOT-23-5 |
eccn | EAR99 |
htsus | 8542.39.0001 |
серия | SN74AUP1G00 |
reach status | REACH Unaffected |
supplier device package | SOT-23-5 |
длина | 2.9 mm |
рабочее напряжение питания | 1.8 V, 2.5 V, 3.3 V |
series | 74AUP -> |
напряжение питания - макс. | 3.6 V |
напряжение питания - мин. | 0.8 V |
диапазон рабочих температур | 40 C to + 85 C |
base product number | 74AUP1G00 -> |
voltage - supply | 0.8V ~ 3.6V |
number of inputs | 2 |
Вес и габариты | |
функция | NAND |
тип логики | True |
логическая функция | NAND |
время задержки распространения | 21.9 ns |
семейство логических элементов | 74AUP |
number of circuits | 1 |
выходной ток высокого уровня | 4 mA |
выходной ток низкого уровня | 4 mA |
logic type | NAND Gate |
количество входных линий | 2 Input |
current - output high, low | 4mA, 4mA |
количество выходных линий | 1 Output |
manufacturer product page | http://www.ti.com/general/docs/suppproductinfo.tsp |
количество вентилей | 1 Gate |
current - quiescent (max) | 500nA |
logic level - high | 1.6V ~ 2V |
logic level - low | 0.7V ~ 0.9V |
max propagation delay @ v, max cl | 6.5ns @ 3.3V, 30pF |
Высота | 1.15 мм |
Ширина | 1.6 мм |
