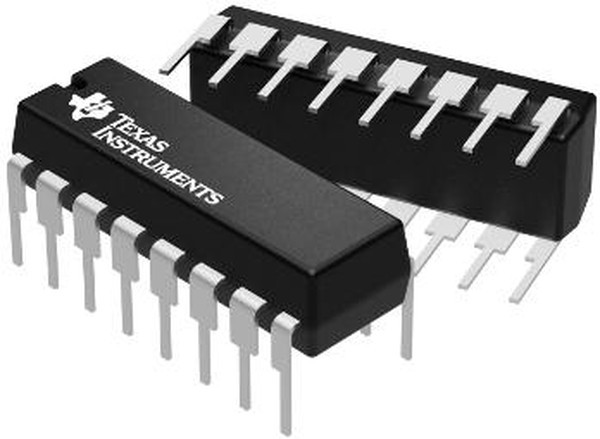

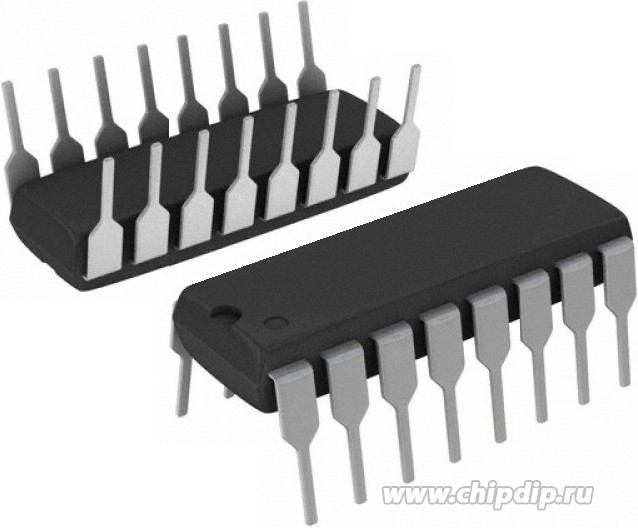

SN74ALS138AN, Декодер/демультиплексор, семейство, 74ALS138, 8 выходов, питание 4.5В до 5.5В, DIP-16
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74ALS138AN
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники - Микросхемы\Логика\Кодеры / Декодеры• Designed specifically for high-speed memory decoders and data transmission systems• Incorporate three enable inputs to simplify cascading and/or data reception
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:06:21 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 22 |
| базовый номер микросхемы логики | 74138 |
| базовый номер / семейство логики | 74ALS138 |
| demultiplexing capability | 1-of-8 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 25 |
| function | Decoder/Demultiplexer |
| height | 4.57 mm |
| high level output current | -0.4 mA |
| hts | 8542.39.00.01 |
| категория | Электронные компоненты/Микросхемы |
| количество выходов | 8выход(-ов) |
| количество выводов | 16вывод(-ов) |
| lead shape | Through Hole |
| length | 19.3 mm |
| logic family | ALS |
| logic function | Decoder/Demultiplexer |
| logic type | Decoders/Demultiplexers |
| low level output current | 8 mA |
| максимальная рабочая температура | 70°C |
| максимальное напряжение питания | 5.5В |
| manufacturer | Texas Instruments |
| maximum clock frequency | 75 MHz |
| maximum high level output current (ma) | -0.4 |
| maximum low level output current (ma) | 8 |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature | +70 C |
| maximum operating temperature (°c) | 70 |
| maximum propagation delay time @ maximum cl (ns) | 22@4.5V to 5.5V |
| минимальная рабочая температура | 0°C |
| минимальное напряжение питания | 4.5В |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature | 0 C |
| minimum operating temperature (°c) | 0 |
| mounting | Through Hole |
| mounting style | Through Hole |
| number of circuits | Single |
| number of elements per chip | 1 |
| number of element inputs | 3 |
| number of element outputs | 8 |
| number of input enables per element | 3 |
| number of input lines | 3 Input |
| number of output enables per element | 0 |
| number of output lines | 8 Output |
| operating supply voltage | 5 V |
| operating temperature range | 0 C to+70 C |
| package / case | PDIP-16 |
| package height | 5.08(Max) - 0.51(Min) |
| package length | 19.69(Max) |
| package width | 6.6(Max) |
| packaging | Tube |
| партномер | 8003047336 |
| part status | active |
| pcb changed | 16 |
| pd - power dissipation | 200 mW |
| pin count | 16 |
| polarity | Inverting |
| process technology | Bipolar |
| product | Decoders/Demultiplexers |
| product category | Encoders, Decoders, Multiplexers Demultiplexers |
| propagation delay test condition (pf) | 50 |
| propagation delay time | 22 ns |
| rohs | Details |
| семейство логической микросхемы | 74ALS |
| series | SN74ALS138A |
| standard package name | DIP |
| стиль корпуса микросхемы логики | DIP |
| supplier package | PDIP |
| supplier temperature grade | Commercial |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| technology | Bipolar |
| тип логики | Декодер/Демультиплексор |
| typical operating supply voltage (v) | 5 |
| unit weight | 0.03357 oz |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| вес, г | 01.06.2024 |
| width | 6.35 mm |
