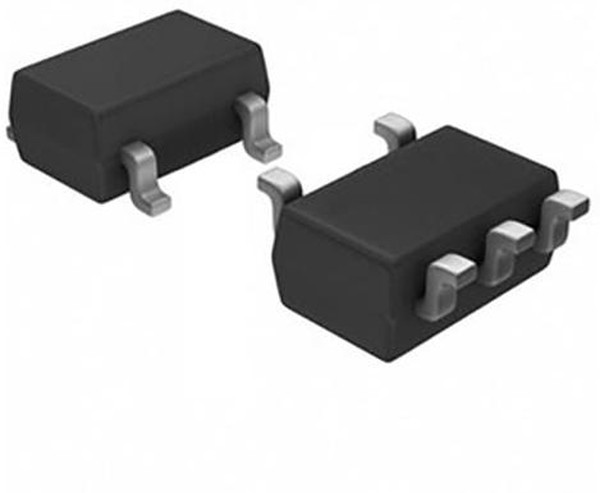

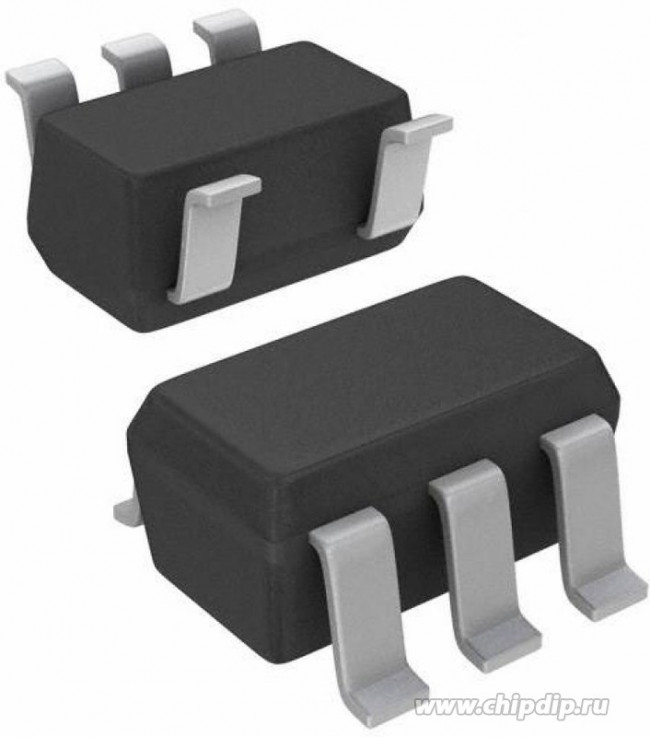

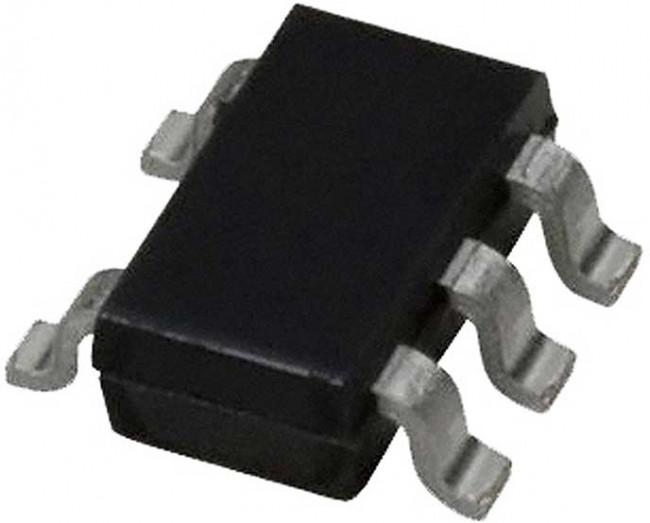

SN74AHC1G02DBVR, SOT23-5
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74AHC1G02DBVR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Single 2-Input
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:07:40 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 13 |
| automotive | No |
| диапазон рабочих температур | -40…+125 °С |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 3000 |
| function: | Single 2-Input |
| high level output current: | -8 mA |
| категория | Электронные компоненты/Микросхемы |
| количество | входных/выходных линий-2 Input/1 Output |
| lead shape | Gull-wing |
| logic family | AHC |
| logic family: | AHC |
| logic function | NOR |
| logic function: | NOR |
| logic type: | ИСТИНА |
| low level output current: | 8 mA |
| manufacturer: | Texas Instruments |
| maximum high level output current (ma) | -8 |
| maximum low level output current (ma) | 8 |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl (ns) | 11.4@3.3V|7.5@5V |
| maximum quiescent current (ua) | 1 |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| напряжение питания | 2…5.5 max В |
| number of channels | 1 |
| number of elements per chip | 1 |
| number of element inputs | 2-IN |
| number of element outputs | 1 |
| number of gates: | 1 Gate |
| number of input lines: | 2 Input |
| number of output enables per element | 0 |
| number of output lines: | 1 Output |
| number of selection inputs per element | 0 |
| operating supply voltage: | 2.5 V, 3.3 V, 5 V |
| operating temperature | -40℃~+85℃ |
| operating temperature range: | -40 C to+125 C |
| output type | Push-Pull |
| package / case: | SOT-23-5 |
| packaging | Tape and Reel |
| партномер | 8013886530 |
| part status | active |
| pcb changed | 5 |
| pin count | 5 |
| ppap | No |
| process technology | CMOS |
| product: | Single-Function Gate |
| product category: | Logic Gates |
| product type: | Logic Gates |
| propagation delay test condition (pf) | 50 |
| propagation delay time | 7.5ns@5V, 50pF |
| propagation delay time: | 6.5 ns |
| quiescent current (max) | 1uA |
| series | 74AHCSeries |
| series: | SN74AHC1G02 |
| способ монтажа | поверхностный(SMT) |
| standard package name | SOT |
| subcategory: | Logic ICs |
| supplier package | SOT-23 |
| supply voltage | 2V~5.5V |
| supply voltage - max: | 5.5 V |
| supply voltage - min: | 2 V |
| технология | семейство логических элементов 74AHC; тип логики-True |
| транспортная упаковка: размер/кол-во | 61*49*40/6000 |
| typical operating supply voltage (v) | 2.5|3.3|5 |
| упаковка | REEL, 3000 шт. |
| вес, г | 0.05 |
| время | 11.4 нс |
| выходной ток | высокого/низкого уровня-8 мА |
