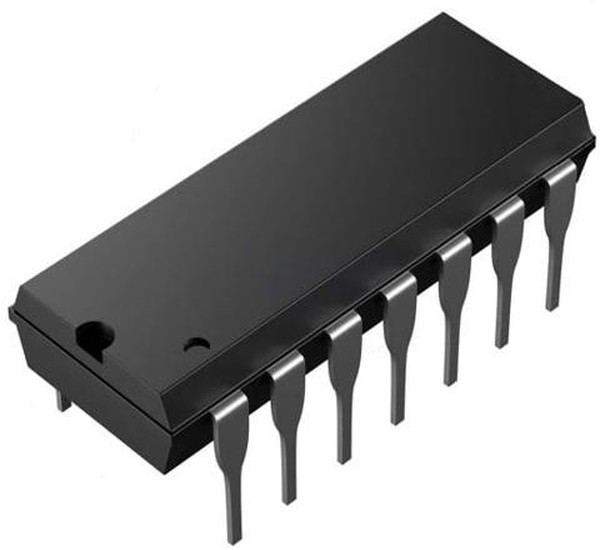

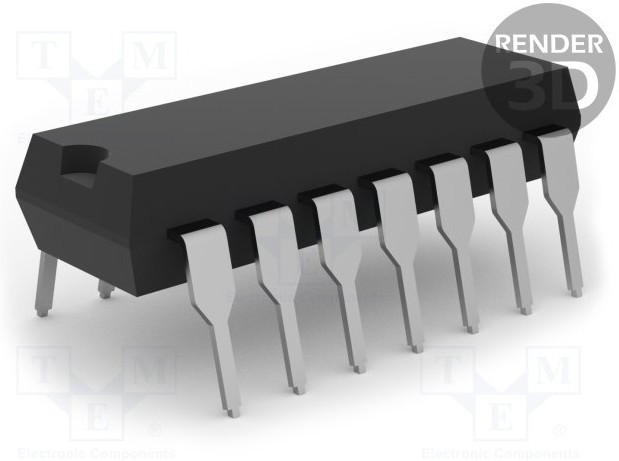

SN74ACT14N, Inverters Hex Schmitt-Trigger
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74ACT14N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Инвертеры Описание IC: digital; NOT; Ch: 6; THT; DIP14; IN: with Schmitt trigger; ACT Характеристики Категория
Микросхема
Тип
логическая
Вид
инвертор, триггер Шмидта
Монтаж
THT
Кол-во каналов
6
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:05:38 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74ACT14 -> |
| current - output high, low | 24mA, 24mA |
| current - quiescent (max) | 2ВµA |
| диапазон рабочих температур | 40 C to + 85 C |
| eccn | EAR99 |
| factory pack quantity | 25 |
| features | Schmitt Trigger |
| function | Inverter Schmitt Trigger |
| функция | Inverter Schmitt Trigger |
| high level output current | -24 mA |
| htsus | 8542.39.0001 |
| input level | TTL |
| input type | TTL |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Инвертеры |
| количество контуров | 6 Circuit |
| количество выходных линий | 6 Output |
| logic family | ACT |
| logic level - high | 1.2V ~ 2.1V |
| logic level - low | 0.5V ~ 1.4V |
| logic type | Inverter |
| low level output current | 24 mA |
| максимальная рабочая температура | + 85 C |
| manufacturer | Texas Instruments |
| maximum operating temperature | +125 C |
| max propagation delay @ v, max cl | 11.5ns @ 5V, 50pF |
| минимальная рабочая температура | 40 C |
| minimum operating temperature | -55 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of circuits | 6 |
| number of inputs | 6 |
| number of output lines | 6 Output |
| operating supply voltage | 5 V |
| operating temperature | -40В°C ~ 85В°C |
| operating temperature range | -55 C to+125 C |
| output level | CMOS |
| output type | CMOS |
| package | Tube |
| package / case | 14-DIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8005006483 |
| подкатегория | Logic ICs |
| product category | Inverters |
| propagation delay time | 13.2 ns |
| рабочее напряжение питания | 5 V |
| размер фабричной упаковки | 25 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | ACT |
| series | 74ACT -> |
| серия | SN74ACT14 |
| supplier device package | 14-PDIP |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| тип логики | CMOS |
| тип продукта | Inverters |
| тип входа | Schmitt Trigger |
| тип выхода | CMOS |
| торговая марка | Texas Instruments |
| unit weight | 0.032734 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| уровень входа | TTL |
| вес, г | 1 |
| вид монтажа | SMD/SMT |
| voltage - supply | 4.5V ~ 5.5V |
| время задержки распространения | 12.5 ns |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 24 mA |
| выходной уровень | CMOS |
