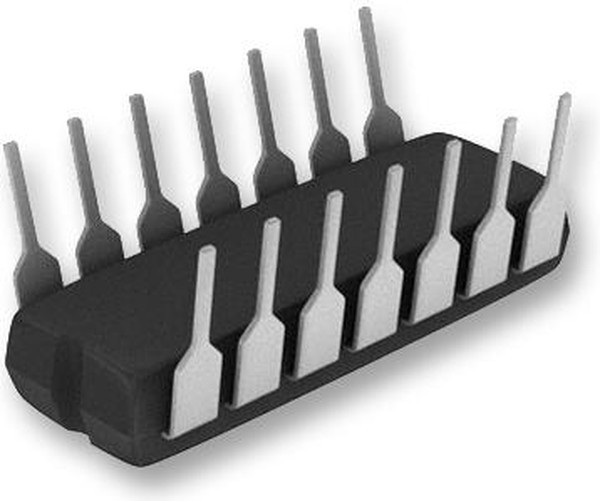

SN7405N, Inverter 6-Element Bipolar 14-Pin PDIP Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: SN7405N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Standard Logic > Inverter Schmitt TriggerБуферы и линейные аппаратные драйверы Hex inverters w/open collector output
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:30:19 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 3.3 mm |
| base product number | 7405 -> |
| current - output high, low | -, 16mA |
| current - quiescent (max) | 12mA |
| диапазон рабочих температур | 0 C to + 70 C |
| длина | 19.05 mm |
| eccn | EAR99 |
| features | Open Collector |
| функция | Buffer/Driver |
| htsus | 8542.39.0001 |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество элементов | Hex |
| количество каналов | 5 |
| количество входных линий | 6 Input |
| количество входов | 1 |
| количество выходных линий | 3 Output |
| количество выводов | 14вывод(-ов) |
| линейка продукции | 7405 |
| логическая функция | Inverter |
| logic level - high | 2V |
| logic level - low | 0.8V |
| logic type | Inverter |
| максимальная рабочая температура | + 70 C |
| максимальное напряжение питания | 5.25В |
| max propagation delay @ v, max cl | 55ns @ 5V, 15pF |
| минимальная рабочая температура | 0 C |
| минимальное напряжение питания | 4.75В |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| напряжение питания - макс. | 5.25 V |
| напряжение питания - мин. | 4.75 V |
| number of circuits | 6 |
| number of inputs | 6 |
| operating temperature | 0В°C ~ 70В°C |
| package | Tube |
| package / case | 14-DIP (0.300"", 7.62mm) |
| партномер | 8003322122 |
| подкатегория | Logic ICs |
| полярность | Inverting |
| рабочее напряжение питания | 4.75 V to 5.25 V |
| рабочий ток источника питания | 33 uA |
| размер фабричной упаковки | 25 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | TTL |
| семейство логической микросхемы | 7400 |
| series | 7400 -> |
| серия | SN7405 |
| стиль корпуса микросхемы логики | DIP |
| supplier device package | 14-PDIP |
| технология | Bipolar |
| тип логики | Bipolar |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | Open Collector |
| торговая марка | Texas Instruments |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| вид монтажа | SMD/SMT |
| вход триггера шмитта | Without Schmitt Trigger Input |
| voltage - supply | 4.75V ~ 5.25V |
| время задержки распространения | 55 ns at 5 V |
| выходной ток | 16мА |
| выходной ток низкого уровня | 16 mA |
| выходной ток высокого уровня | 0.25 mA |
| Ширина | 6.35 мм |
