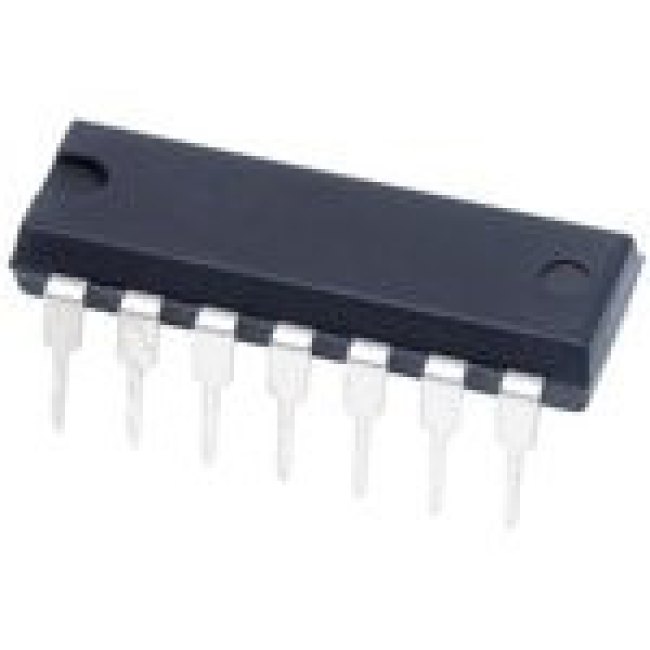

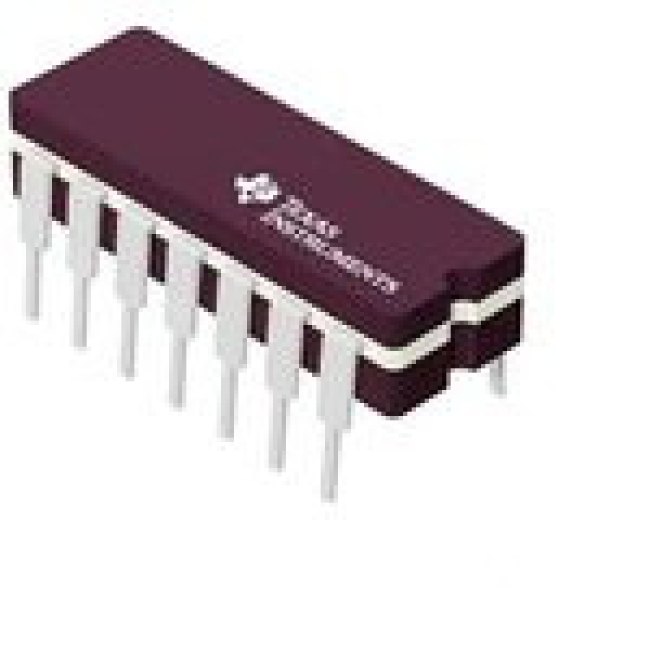

SN7404N, Inverter 6-Element Bipolar 14-Pin PDIP Tube

Оставить отзыв
В избранноеВ сравнение
Артикул: SN7404N
Semiconductor - IC > Standard Logic > Inverter Schmitt TriggerИнвертеры Hex
Texas Instruments
Информация о производителе
ПроизводительTexas Instruments
Основные
moisture sensitivity level (msl)1 (Unlimited)
mounting typeThrough Hole
operating temperature0В°C ~ 70В°C
240
+
Бонус: 4.8 !
Бонусная программа
Итого: 240
Купить
  • Обзор
  • Характеристики
  • Отзывы (0)
  • Реквизиты
Semiconductor - IC > Standard Logic > Inverter Schmitt TriggerИнвертеры Hex
Информация о производителе
ПроизводительTexas Instruments
Основные
moisture sensitivity level (msl)1 (Unlimited)
mounting typeThrough Hole
operating temperature0В°C ~ 70В°C
packageTube
package / case14-DIP (0.300"", 7.62mm)
rohs statusROHS3 Compliant
вид монтажаSMD/SMT
категория продуктаИнвертеры
максимальная рабочая температура+70 °C
минимальная рабочая температура0 °C
подкатегорияLogic ICs
размер фабричной упаковки25
тип продуктаInverters
торговая маркаTexas Instruments
упаковкаTube
упаковка / блокPDIP-14
eccnEAR99
htsus8542.39.0001
серияSN7404
reach statusREACH Unaffected
supplier device package14-PDIP
длина19.3мм
рабочее напряжение питания5 V
тип корпусаPDIP
тип монтажаМонтаж на плату в отверстия
число контактов14
размеры19.3 x 6.35 x 4.57мм
minimum operating temperature0 C
factory pack quantity25
manufacturerTexas Instruments
maximum operating temperature+70 C
mounting styleThrough Hole
packagingTube
product categoryInverters
series7400 ->
unit weight0.032734 oz
напряжение питания - макс.5.25 V
напряжение питания - мин.4.75 V
тип выходаCMOS
диапазон рабочих температур0 C to + 70 C
base product number7404 ->
voltage - supply4.75V ~ 5.25V
input typeTTL
number of inputs6
output typeCMOS
тип входаTTL
operating temperature range0 C to+70 C
Вес и габариты
rohsDetails
functionInverter
количество элементов на ис6
функцияInverter
количество контуров6 Circuit
тип логикиBipolar
минимальное рабочее напряжение питания4,75 В
максимальное рабочее напряжение питания5,25 В
максимальный выходной ток высокого уровня-0.4mA
максимальное время задержки распространения при максимальной cl22 ns @ 5 V
логическая функцияИнвертор
максимальный выходной ток низкого уровня16mA
logic familyTTL
время задержки распространения22 ns
семейство логических элементов74
number of circuits6
operating supply voltage5 V
состояние проверки задержки распространения15пФ
выходной ток высокого уровня0.4 mA
выходной ток низкого уровня16 mA
high level output current-0.4 mA
logic typeInverter
low level output current16 mA
propagation delay time22 ns
supply voltage - max5.25 V
supply voltage - min4.75 V
current - output high, low400ВµA, 16mA
количество выходных линий6 Output
number of output lines6 Output
logic level - high2V
logic level - low0.8V
max propagation delay @ v, max cl22ns @ 5V, 15pF
schmitt trigger inputNo
Высота 4.57 мм
Ширина6.35 мм
