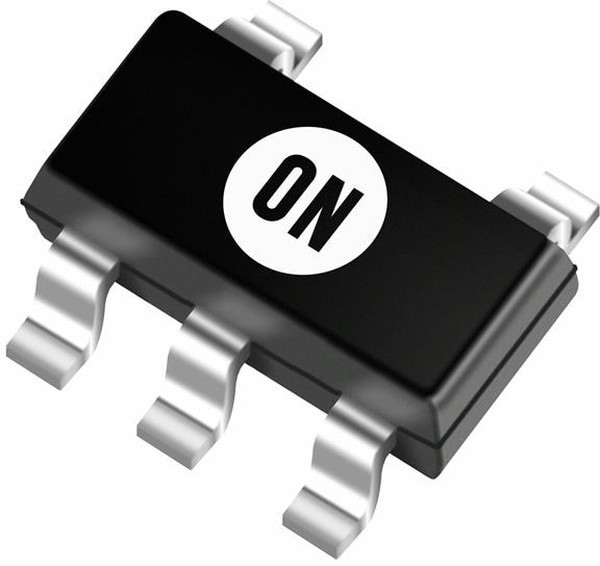

MC74VHC1G09DTT1G
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: digital; AND; Ch: 1; IN: 2; CMOS; SMD; TSSOP5; VHC; 2?5.5VDC; 40uA Характеристики Категория
Микросхема
Тип
логическая
Вид
стандартная логика
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:35:53 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 1 mm |
| длина | 3 mm |
| функция | AND |
| Высота | 1 мм |
| input type | CMOS |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Логические элементы |
| количество вентилей | 1 Gate |
| количество входных линий | 2 Input |
| количество выходных линий | 1 Output |
| логическая функция | AND |
| logic family | VHC |
| logic function | AND |
| максимальная рабочая температура | + 125 C |
| maximum low level output current | 8mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +125 °C |
| maximum propagation delay time @ maximum cl | 16.5 ns @ 50 pF |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage | 2 V |
| minimum operating temperature | -55 °C |
| mounting type | Surface Mount |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 2 V |
| number of channels | 1 |
| number of elements | 1 |
| number of inputs per gate | 2 |
| operating temperature | -55℃~+125℃ |
| output type | Open Drain |
| package type | TSOP |
| партномер | 8008540575 |
| pin count | 5 |
| подкатегория | Logic ICs |
| продукт | Single-Function Gate |
| propagation delay test condition | 50pF |
| propagation delay time | 7.9ns@5V, 50pF |
| quiescent current (max) | 1uA |
| рабочее напряжение питания | 2.5 V, 3.3 V, 5 V |
| размер фабричной упаковки | 3000 |
| schmitt trigger input | No |
| семейство логических элементов | 74VHC |
| series | 74VHCSeries |
| серия | MC74VHC1G09 |
| supply voltage | 2V~5.5V |
| тип логики | 2-Input AND |
| тип продукта | Logic Gates |
| тип выхода | Open Drain |
| торговая марка | ON Semiconductor |
| упаковка / блок | TSOT |
| вид монтажа | SMD/SMT |
| время задержки распространения | 12.3 ns |
| выходной ток низкого уровня | 8 mA |
| Ширина | 1.5 мм |
| width | 1.5mm |
