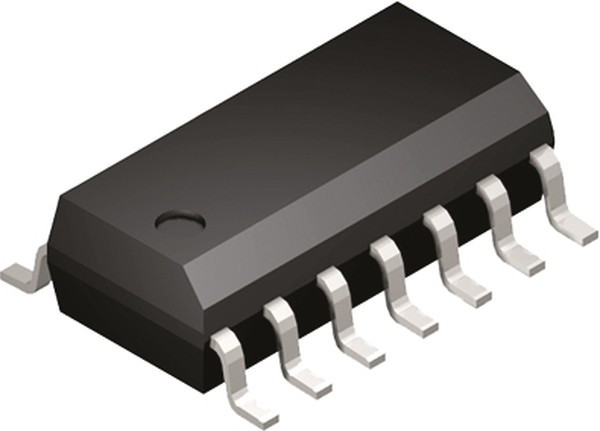

MC74ACT05DG, Inverters 5V CMOS Hex w/Open Drain
Оставить отзыв
В избранноеВ сравнение
Артикул: MC74ACT05DG
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\ИнвертерыИнвертеры 5V CMOS Hex w/Open Drain
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:51:45 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 1.5 mm |
| absolute propagation delay time (ns) | 9 |
| automotive | No |
| bus hold | NO |
| длина | 8.75 mm |
| eccn (us) | ear99 |
| eu rohs | compliant |
| функция | Buffer/Driver |
| high level output current | -24(mA) |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Инвертеры |
| количество контуров | 6 Circuit |
| количество выходных линий | 6 |
| lead shape | Gull-wing |
| logical function | Inverter |
| logic family | ACT |
| logic function | Inverter |
| low level output current | 24(mA) |
| максимальная рабочая температура | + 85 C |
| maximum high level output current | -24mA |
| maximum high level output current (ma) | -24 |
| maximum low level output current | 24mA |
| maximum low level output current (ma) | 24 |
| maximum low level output voltage (v) | 0.1 |
| maximum operating supply voltage | 6 V |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature | +85 °C |
| maximum operating temperature (°c) | 85 |
| maximum propagation delay time @ maximum cl | 8.5@5V |
| maximum propagation delay time @ maximum cl (ns) | 8.5 5V |
| maximum quiescent current (ua) | 4 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage | 2 V |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature | -40 °C |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of channels | 6 |
| number of elements | 6 |
| number of elements per chip | 6 |
| number of inputs | 6 |
| number of input enables per chip | 0 |
| number of outputs | 6 |
| number of output enables per chip | 0 |
| operating supply voltage (max) | 5.5(V) |
| operating supply voltage (min) | 4.5(V) |
| operating supply voltage (typ) | 5(V) |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| output type | Open Drain |
| package type | SOIC N |
| packaging | Tube |
| партномер | 8006248958 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| подкатегория | Logic ICs |
| polarity | Inverting |
| ppap | No |
| process technology | CMOS |
| propagation delay test condition | 50pF |
| propagation delay test condition (pf) | 50 |
| propagation delay time | 9(ns) |
| quiescent current | 4(uA) |
| рабочее напряжение питания | 2 V to 6 V |
| rad hardened | No |
| размер фабричной упаковки | 55 |
| schmitt trigger input | No |
| семейство логических элементов | ACT |
| серия | MC74ACT05 |
| standard package name | SOP |
| supplier package | SOIC N |
| technology | CMOS |
| тип логики | CMOS |
| тип продукта | Inverters |
| тип входа | Single-Ended |
| тип выхода | Open Drain |
| ток покоя | 4 uA |
| торговая марка | ON Semiconductor |
| typical operating supply voltage (v) | 5 |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| вес, г | 0.338 |
| вид монтажа | SMD/SMT |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 24 mA |
| Ширина | 4 мм |
| width | 4mm |
