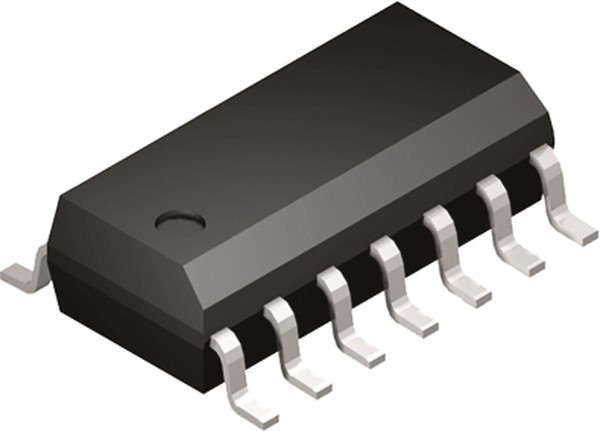

MC74AC14DG, Inverters 2-6V CMOS Hex Schmitt Trigger
Оставить отзыв
В избранноеВ сравнение
Артикул: MC74AC14DG
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\ИнвертерыИнвертеры 2-6V CMOS Hex Schmitt Trigger
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:51:45 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| automotive standard | AEC-Q100 |
| функция | Inverter Schmitt Trigger |
| high level output current | -24(mA) |
| input type | Schmitt Trigger |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Инвертеры |
| количество контуров | 6 Circuit |
| logic family | AC |
| logic function | Inverter Schmitt Trigger |
| low level output current | 24(mA) |
| максимальная рабочая температура | + 85 C |
| maximum high level output current | -24mA |
| maximum low level output current | 24mA |
| maximum operating supply voltage | 6 V |
| maximum operating temperature | +85 °C |
| maximum propagation delay time @ maximum cl | 13.5@3.3V/10@5V |
| minimum operating supply voltage | 2 V |
| minimum operating temperature | -40 °C |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 6 V |
| напряжение питания - мин. | 2 V |
| number of elements | 6 |
| number of elements per chip | 6 |
| operating supply voltage (max) | 6(V) |
| operating supply voltage (min) | 2(V) |
| operating supply voltage (typ) | 5(V) |
| operating temperature classification | Industrial |
| operating temp range | -40C to 85C |
| output type | Schmitt Trigger |
| package type | SOIC N |
| packaging | Rail/Tube |
| партномер | 8006350734 |
| pin count | 14 |
| подкатегория | Logic ICs |
| propagation delay test condition | 50pF |
| propagation delay time | 15(ns) |
| quiescent current | 4(uA) |
| рабочее напряжение питания | 2 V to 6 V |
| rad hardened | No |
| размер фабричной упаковки | 55 |
| schmitt trigger input | Yes |
| семейство логических элементов | 74AC |
| серия | MC74AC14 |
| technology | CMOS |
| тип логики | CMOS |
| тип продукта | Inverters |
| торговая марка | ON Semiconductor |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| вес, г | 0.258 |
| вид монтажа | SMD/SMT |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 24 mA |
| width | 4mm |
