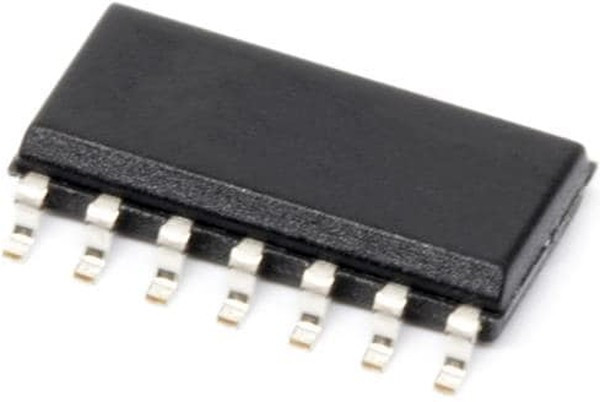

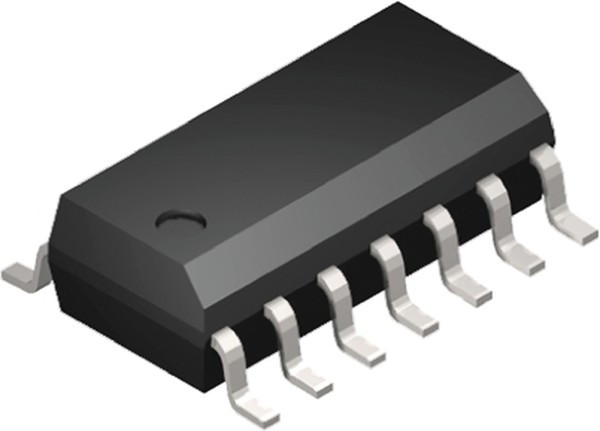

MC14077BDG, IC: digital; XNOR; Ch: 4; IN: 2; CMOS; SMD; SO14; HEF4000B; 3?18VDC
Оставить отзыв
В избранноеВ сравнение
Артикул: MC14077BDG
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Логические элементы 3-18V Quad XNOR
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:04:47 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 1.5 mm |
| absolute propagation delay time (ns) | 350 |
| automotive | No |
| длина | 8.75 mm |
| eccn (us) | ear99 |
| eu rohs | compliant |
| функция | XNOR |
| high level output current | -4.2(mA) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Логические элементы |
| количество вентилей | 4 Gate |
| количество входных линий | 2 Input |
| количество выходных линий | 1 Output |
| lead shape | Gull-wing |
| logical function | XNOR |
| логическая функция | XNOR |
| logic family | CD4000 |
| logic function | XNOR |
| low level output current | 4.2(mA) |
| максимальная рабочая температура | + 125 C |
| maximum high level output current | -10mA |
| maximum high level output current (ma) | -4.2(Min) |
| maximum low level output current | 10mA |
| maximum low level output current (ma) | 4.2(Min) |
| maximum operating supply voltage | 18 V |
| maximum operating supply voltage (v) | 18 |
| maximum operating temperature | +125 °C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl | 150 ns @ 50 pF |
| maximum propagation delay time @ maximum cl (ns) | 350 5V|150 10V|110 15V |
| maximum quiescent current (ua) | 1 |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage | 3 V |
| minimum operating supply voltage (v) | 3 |
| minimum operating temperature | -55 °C |
| minimum operating temperature (°c) | -55 |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 3 V |
| number of elements | 4 |
| number of elements | 4 |
| number of elements per chip | 4 |
| number of element inputs | 2-IN |
| number of element outputs | 1 |
| number of inputs | 2-IN |
| number of inputs per gate | 2 |
| number of outputs | 1 |
| number of output enables per element | 0 |
| number of selection inputs per element | 0 |
| operating supply voltage (max) | 18(V) |
| operating supply voltage (min) | 3(V) |
| operating supply voltage (typ) | 3.3/5/9/12/15(V) |
| operating temperature classification | Military |
| operating temp range | -55C to 125C |
| output type | TTL |
| package type | SOIC N |
| packaging | Tube |
| партномер | 8017544476 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| подкатегория | Logic ICs |
| ppap | No |
| process technology | CMOS |
| продукт | Single-Function Gate |
| propagation delay test condition | 50pF |
| propagation delay test condition (pf) | 50 |
| quiescent current | 1(uA) |
| рабочее напряжение питания | 3.3 V, 5 V, 9 V, 12 V, 15 V |
| rad hardened | No |
| размер фабричной упаковки | 55 |
| schmitt trigger input | No |
| семейство логических элементов | MC140 |
| серия | MC14077B |
| standard package name | SOP |
| supplier package | SOIC N |
| technology | CMOS |
| тип логики | XNOR |
| тип продукта | Logic Gates |
| ток покоя | 1.5 nA |
| торговая марка | ON Semiconductor |
| typical operating supply voltage (v) | 3.3|5|9|12|15 |
| typical quiescent current (ua) | 0.0015 |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| вес, г | 0.15 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 350 ns |
| выходной ток низкого уровня | 4.2 mA |
| выходной ток высокого уровня | 4.2 mA |
| Ширина | 4 мм |
| width | 4mm |
