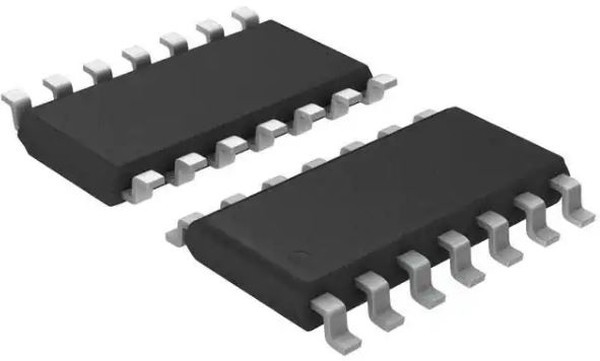

HCF40106YM013TR, IC: digital; NOT; Ch: 6; SMD; SO14; HC; 3?20VDC; -55?125°C
Оставить отзыв
В избранноеВ сравнение
Артикул: HCF40106YM013TR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: digital; NOT; Ch: 6; SMD; SO14; HC; 3?20VDC; -55?125°C Характеристики Категория
Микросхема
Тип
логическая
Вид
стандартная логика
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:13:08 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| absolute propagation delay time (ns) | 280 |
| automotive | Yes |
| base product number | HCF40106 -> |
| current - output high, low | 6.8mA, 6.8mA |
| current - quiescent (max) | 20ВµA |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| features | Schmitt Trigger |
| htsus | 8542.39.0001 |
| input type | Schmitt Trigger |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| logic family | 4000B |
| logic function | Inverter Schmitt Trigger |
| logic level - high | 3.6V ~ 10.8V |
| logic level - low | 0.9V ~ 4V |
| logic type | Inverter |
| maximum high level output current (ma) | -6.8(Typ) |
| maximum low level output current (ma) | 6.8(Typ) |
| maximum operating supply voltage (v) | 20 |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl (ns) | 120@15V|140@10V|280@5V |
| maximum quiescent current (ua) | 20 |
| max propagation delay @ v, max cl | 120ns @ 15V, 50pF |
| minimum operating supply voltage (v) | 3 |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| number of circuits | 6 |
| number of elements per chip | 6 |
| number of inputs | 6 |
| operating temperature | -55В°C ~ 125В°C |
| output type | Schmitt Trigger |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| packaging | Tape and Reel |
| партномер | 8017482342 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| ppap | Yes |
| process technology | CMOS |
| propagation delay test condition (pf) | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| schmitt trigger input | Yes |
| series | Automotive, AEC-Q100, 4000 -> |
| standard package name | SO |
| supplier device package | 14-SO |
| supplier package | SOIC |
| supplier temperature grade | Automotive |
| typical operating supply voltage (v) | 18|15|12|9|5|3.3 |
| typical quiescent current (ua) | 0.04 |
| вес, г | 0.199 |
| voltage - supply | 3V ~ 20V |
