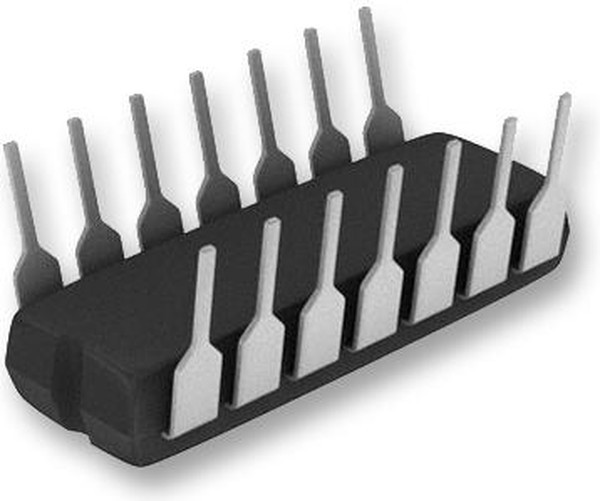

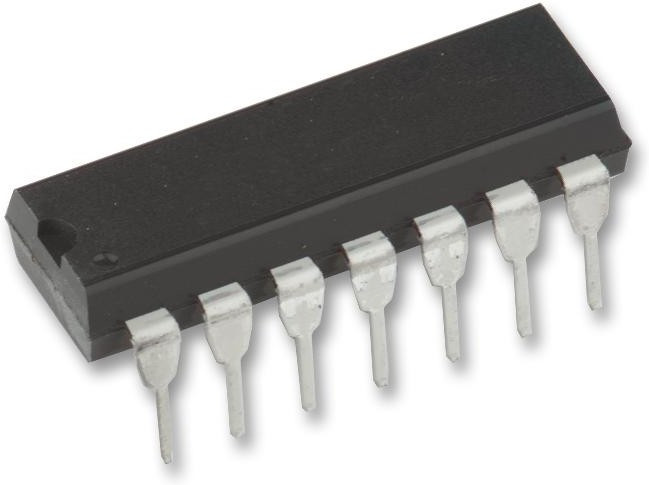

CD74HCT02E
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Электроэлемент Описание IC: digital; NOR; Ch: 4; IN: 2; THT; DIP14; 4.5?5.5VDC; HCT Характеристики Категория
Микросхема
Тип
логическая
Вид
стандартная логика
Монтаж
THT
Кол-во каналов
4
Мин.напряжение питания, В
4.5
Макс.напряжение питания, В
5.5
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:06:58 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57 mm |
| диапазон рабочих температур | 55 C to + 125 C |
| длина | 19.3 mm |
| factory pack quantity | 25 |
| функция | Quad 2-Input |
| high level output current | -4 mA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Логические элементы |
| количество элементов | Quad |
| количество цифровых разрядов | 4 bit |
| количество вентилей | 4 Gate |
| количество входных линий | 2 Input |
| количество входов | 2 |
| количество выходных линий | 1 Output |
| количество выводов | 14вывод(-ов) |
| линейка продукции | 74HCT02 |
| логическая функция | NOR |
| logic family | HCT |
| logic function | NOR |
| low level output current | 4 mA |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение питания | 5.5В |
| manufacturer | Texas Instruments |
| maximum operating temperature | +125 C |
| минимальная рабочая температура | 55 C |
| минимальное напряжение питания | 4.5В |
| minimum operating temperature | -55 C |
| mounting style | Through Hole |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of gates | 4 Gate |
| number of input lines | 2 |
| number of output lines | 1 |
| operating temperature range | -55 C to+125 C |
| output current | 20 mA |
| package / case | PDIP-14 |
| packaging | Tube |
| партномер | 8007231580 |
| подкатегория | Logic ICs |
| product | Single-Function Gate |
| product category | Logic Gates |
| продукт | Single-Function Gate |
| propagation delay time | 26 ns |
| рабочее напряжение питания | 5 V |
| рабочий ток источника питания | 20 uA |
| размер фабричной упаковки | 25 |
| rohs | Details |
| семейство логических элементов | HCT |
| семейство логической микросхемы | 74HCT |
| series | CD74HCT02 |
| серия | CD74HCT02 |
| стиль корпуса микросхемы логики | DIP |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| тип логики | 2-Input NOR |
| тип продукта | Logic Gates |
| тип входа | TTL |
| тип выхода | CMOS |
| торговая марка | Texas Instruments |
| unit weight | 0.032734 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| вес, г | 0.94 |
| вид монтажа | SMD/SMT |
| вход триггера шмитта | Without Schmitt Trigger Input |
| время задержки распространения | 26 ns |
| выходной ток | 20 mA |
| выходной ток низкого уровня | 4 mA |
| выходной ток высокого уровня | 4 mA |
| Ширина | 6.35 мм |
