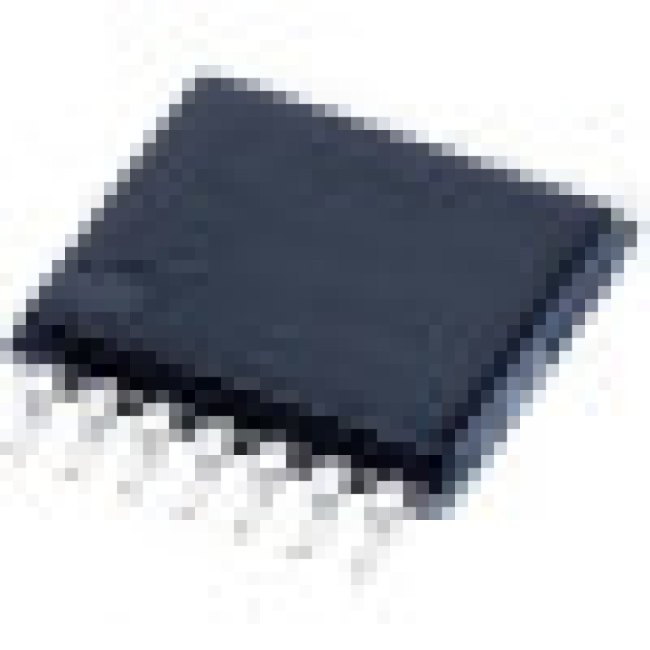

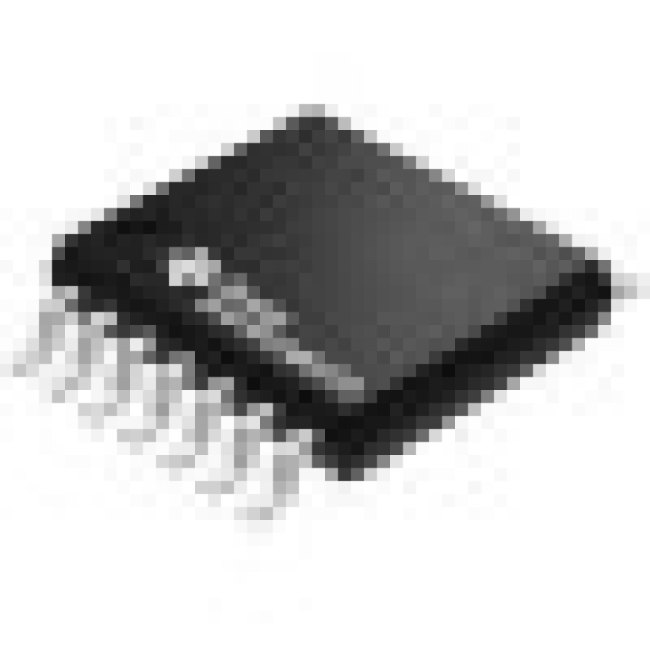

Микросхемы / Логические микросхемы / Микросхемы ТТЛ (серия 74)ключ аналоговый одноканальный х 4 КМОП кристалл, 1X1
Основные | |
вес, г | 0.115 |
type | Analog Switch |
pin count | 14 |
packaging | Tape and Reel |
series | 74HC |
automotive | No |
eu rohs | Compliant |
lead shape | Gull-wing |
maximum operating temperature (°c) | 125 |
mounting | Surface Mount |
part status | Active |
pcb changed | 14 |
ppap | No |
standard package name | SOP |
supplier package | TSSOP |
eccn (us) | EAR99 |
minimum operating temperature (°c) | -55 |
supplier temperature grade | Military |
configuration | Quad SPST |
power supply type | Single |
maximum single supply voltage (v) | 10 |
minimum single supply voltage (v) | 2 |
number of outputs per chip | 4 |
typical single supply voltage (v) | 3|5|9 |
вид монтажа: | SMD/SMT |
категория продукта: | ИС аналогового переключателя |
максимальная рабочая температура: | +125 C |
минимальная рабочая температура: | -55 C |
подкатегория: | Switch ICs |
производитель: | Texas Instruments |
серия: | CD74HC4066 |
тип продукта: | Analog Switch ICs |
торговая марка: | Texas Instruments |
размер фабричной упаковки: | 2000 |
упаковка: | Reel, Cut Tape, MouseReel |
другие названия товара №: | HPA01008PWR |
упаковка / блок: | TSSOP-14 |
polarity | Non-Inverting |
Вес и габариты | |
input signal type | Single |
maximum low level output current (ma) | 25 |
maximum high level output current (ma) | 25 |
number of circuits | 4 |
напряжение питания - макс.: | 10 V, 16 uA |
напряжение питания - мин.: | 2 V |
operating supply voltage | 2V ~ 10V |
logic type | SPST-NO |
сопротивление во включенном состоянии - макс.: | 60 Ohms |
количество каналов: | 4 Channel |
number of inputs per chip | 4 |
number of channels per chip | 4 |
chip enable signals | Yes |
тип питания: | Single Supply |
propagation delay test condition (pf) | 50 |
конфигурация: | 4 x SPST |
время включения - макс.: | 12 ns |
время отключения - макс.: | 24 ns |
output signal type | Single |
maximum frequency (25°c) @ vcc (mhz) | 200(Typ)4.5V |
maximum on resistance (ohm) | 95 4.5V |
maximum on resistance range (ohm) | 80 to 100 |
maximum turn-off time (ns) | 150 2V |
maximum turn-on time (ns) | 100 2V |
switch architecture | SPST |
maximum propagation delay bus to bus (ns) | 60 2V|12 4.5V|8 9V|4(Typ)5V |
number of inputs/bits per element | 1 |
