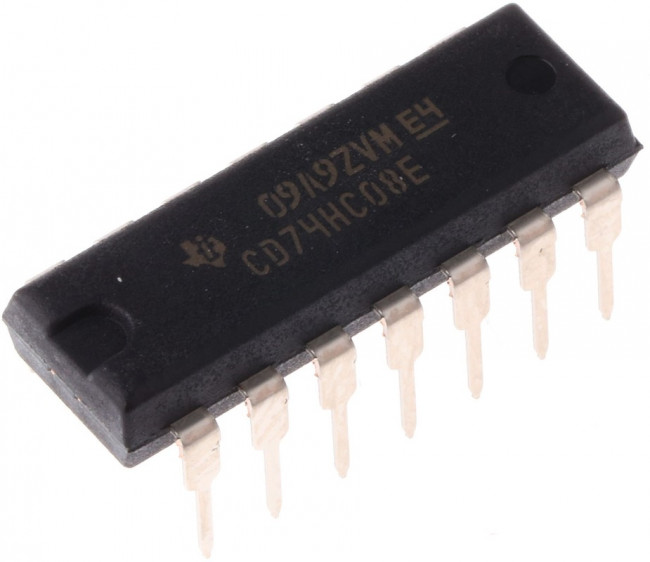

Name: CD74HC08E, Logic Gates Quad 2-Input HS
Brand: Texas Instruments
SKU: CD74HC08E

Электронные компоненты Микросхемы Логические - Вентили и Инверторы Texas Instruments CD74HC08E, Logic Gates Quad 2-Input HS

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	1:51:23
Бренд	Texas Instruments

Все характеристики

250 ₽

– +

Бонус: 5 !

Бонусная программа

Итого: 250 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Логические элементы Описание IC: digital; AND; Ch: 4; IN: 2; THT; DIP14; 2?6VDC; HC Характеристики Категория Микросхема Тип логическая Вид стандартная логика Монтаж THT Кол-во каналов 4 Мин.напряжение питания, В 2 Макс.напряжение питания, В 6

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	1:51:23
Бренд	Texas Instruments
Вес и габариты
Высота	4.57 mm
диапазон рабочих температур	55 C to + 125 C
длина	19.3 mm
функция	Quad 2-Input HS
категория	Электронные компоненты/Микросхемы
категория продукта	Логические элементы
количество цифровых разрядов	4 bit
количество вентилей	4 Gate
количество входных линий	2 Input
количество выходных линий	1 Output
логическая функция	AND
logic family	HC
logic function	AND
максимальная рабочая температура	+ 125 C
maximum high level output current	-5.2mA
maximum low level output current	5.2mA
maximum operating supply voltage	6 V
maximum operating temperature	+125 °C
maximum propagation delay time @ maximum cl	15 ns @ 6 V, 18 ns @ 4.5 V, 90 ns @ 2 V
минимальная рабочая температура	55 C
minimum operating supply voltage	2 V
minimum operating temperature	-55 °C
mounting type	Through Hole
напряжение питания - макс.	6 V
напряжение питания - мин.	2 V
number of elements	4
number of inputs per gate	2
package type	PDIP
партномер	8004996294
pin count	14
подкатегория	Logic ICs
продукт	Single-Function Gate
propagation delay test condition	50pF
рабочее напряжение питания	5 V
рабочий ток источника питания	20 uA
размер фабричной упаковки	25
schmitt trigger input	No
семейство логических элементов	HC
серия	CD74HC08
тип логики	2-Input AND
тип продукта	Logic Gates
тип входа	CMOS
тип выхода	CMOS
торговая марка	Texas Instruments
упаковка	Tube
упаковка / блок	PDIP-14
вес, г	4.536
вид монтажа	SMD/SMT
время задержки распространения	23 ns
выходной ток	20 mA
выходной ток низкого уровня	5.2 mA
выходной ток высокого уровня	5.2 mA
Ширина	6.35 мм
width	6.35mm
