Name: CD4503BM
Brand: Texas Instruments

Электронные компоненты Микросхемы Логические - Вентили и Инверторы Texas Instruments CD4503BM

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	2:13:15
Бренд	Texas Instruments

Все характеристики

280 ₽

– +

Бонус: 5.6 !

Бонусная программа

Итого: 280 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

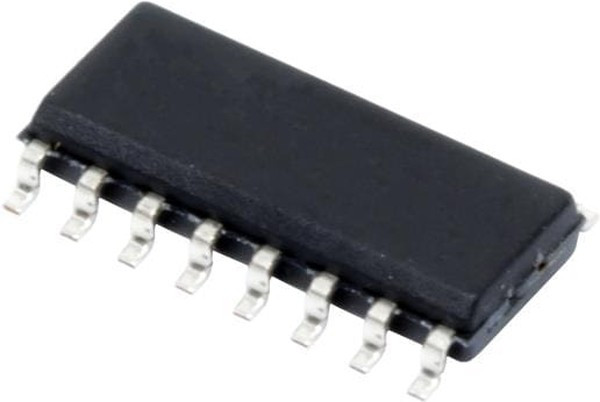

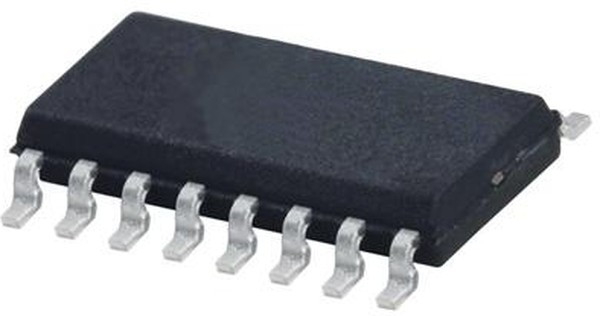

Электроэлемент Описание Микросхема логическая HEX CD4503BM от производителя TEXAS INSTRUMENTS представляет собой высококачественный компонент для монтажа SMD. Эта микросхема насчитывает 6 каналов и поддерживает диапазон напряжения питания от 3 до 18 В, обеспечивая гибкость в области применения. Благодаря корпусу SO16, она гарантирует удобство интеграции в различные электронные устройства. Модель CD4503BM особенно подойдет для проектов, где требуется надежное логическое управление. Используя CD4503BM, разработчики могут реализовать эффективные и функциональные решения в самых разнообразных проектах. Характеристики Категория Микросхема Тип логическая Вид HEX Монтаж SMD Кол-во каналов 6 Мин.напряжение питания, В 3 Макс.напряжение питания, В 18 Корпус SO16

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	2:13:15
Бренд	Texas Instruments
Вес и габариты
Высота	1.5 mm (Max)
базовый номер микросхемы логики	4503
базовый номер / семейство логики	CD4503
bus hold	NO
диапазон рабочих температур	55 C to + 125 C
длина	10 mm (Max)
функция	Buffer/Line Driver
Высота	1.5 м
high level output current	-8.2(mA)
input signal type	Single-Ended
категория	Электронные компоненты/Микросхемы
категория продукта	Буферы и линейные аппаратные драйверы
количество каналов	5
количество входных линий	6 Input
количество выходных линий	6 Output
количество выводов	16вывод(-ов)
logical function	Buffer/Line Driver
logic family	4000
low level output current	19.2(mA)
максимальная рабочая температура	+ 125 C
максимальное напряжение питания	18В
минимальная рабочая температура	55 C
минимальное напряжение питания	3В
mounting	surface mount
напряжение питания - макс.	20 uA, 18 V
напряжение питания - мин.	3 V
number of channels	6
number of elements	2
number of inputs	6
number of input enables per chip	0
number of outputs	6
number of output enables per chip	2 LOW
operating supply voltage (max)	18(V)
operating supply voltage (min)	3(V)
operating supply voltage (typ)	3.3/5/9/12/15(V)
operating temperature classification	Military
operating temp range	-55C to 125C
output type	3-State
package type	SOIC
packaging	Tape and Reel
партномер	8002953052
pd - рассеивание мощности	100 mW
pin count	16
подкатегория	Logic ICs
polarity	Non-Inverting
полярность	Non-Inverting
propagation delay time	180(ns)
quiescent current	20(uA)
рабочее напряжение питания	3 V to 18 V
рабочий ток источника питания	60 uA
rad hardened	No
размер фабричной упаковки	40
семейство логических элементов	CD4000
семейство логической микросхемы	CD4000
серия	CD4503B
стиль корпуса микросхемы логики	SOIC
technology	CMOS
технология	CMOS
тип логического устройства	Буфер, Неинвертирующий
тип логики	CMOS
тип продукта	Buffers Line Drivers
тип входного сигнала	Single-Ended
тип выхода	3-State
ток покоя	40 nA
торговая марка	Texas Instruments
упаковка	Tube
упаковка / блок	SOP-16
уровень чувствительности к влажности (msl)	MSL 1-Безлимитный
вес, г	0.9
вид монтажа	SMD/SMT
время задержки распространения	150 ns at 5 V, 70 ns at 10 V, 50 ns at 15 V
выходной ток низкого уровня	19.2 mA
выходной ток высокого уровня	8.2 mA
Ширина	4 м
