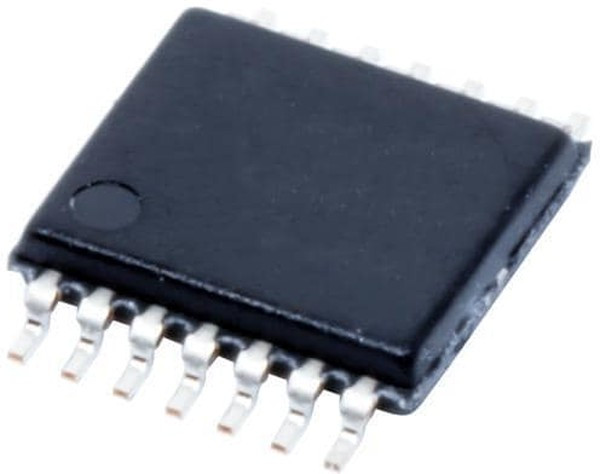

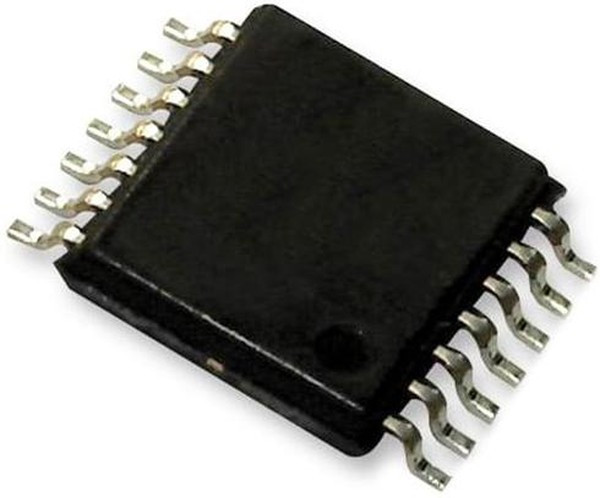

CD4093BPWR, (ТЛ1), Логический элемент КМОП И-НЕ 4 х 2, TSSOP14
Оставить отзыв
В избранноеВ сравнение
Артикул: CD4093BPWR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Микросхемы / Логические микросхемы / Микросхемы КМОП (серия 40)Логический элемент КМОП И-НЕ 4 х 2, TSSOP14
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:49:30 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 380 |
| automotive | No |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 2000 |
| function: | NAND |
| high level output current: | -6.8 mA |
| input type | Schmitt Trigger |
| input type: | Schmitt Trigger |
| категория | Электронные компоненты/Микросхемы |
| Корпус | TSSOP14 |
| lead shape | Gull-wing |
| logic family | CD4000 |
| logic family: | CD4000 |
| logic function | NAND |
| logic function: | NAND |
| logic type: | CMOS |
| low level output current: | 6.8 mA |
| manufacturer: | Texas Instruments |
| maximum high level output current (ma) | -4.2(Min) |
| maximum low level output current (ma) | 4.2(Min) |
| maximum operating supply voltage (v) | 18 |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl (ns) | 380@5V|180@10V|130@15V |
| maximum quiescent current (ua) | 20 |
| minimum operating supply voltage (v) | 3 |
| minimum operating temperature: | -55 C |
| minimum operating temperature (°c) | -55 |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| number of bits: | 4 bit |
| number of elements per chip | 4 |
| number of element inputs | 2-IN |
| number of element outputs | 1 |
| number of gates: | 4 Gate |
| number of input lines: | 8 Input |
| number of output enables per element | 0 |
| number of output lines: | 4 Output |
| number of selection inputs per element | 0 |
| operating supply current: | 60 uA |
| operating supply voltage: | 10 V |
| operating temperature range: | -55 C to+125 C |
| output type | Push-Pull |
| output type: | CMOS |
| package/case: | TSSOP-14 |
| packaging | Tape and Reel |
| партномер | 8000207933 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| ppap | No |
| process technology | CMOS |
| product: | Single-Function Gate |
| product category: | Logic Gates |
| product type: | Logic Gates |
| propagation delay test condition (pf) | 50 |
| propagation delay time: | 65 ns |
| quiescent current: | 40 nA |
| series: | CD4093B |
| standard package name | SOP |
| subcategory: | Logic ICs |
| supplier package | TSSOP |
| supply voltage - max: | 18 V |
| supply voltage - min: | 3 V |
| typical operating supply voltage (v) | 3.3|5|9|12|15 |
| typical quiescent current (ua) | 0.04 |
| вес, г | 0.115 |
