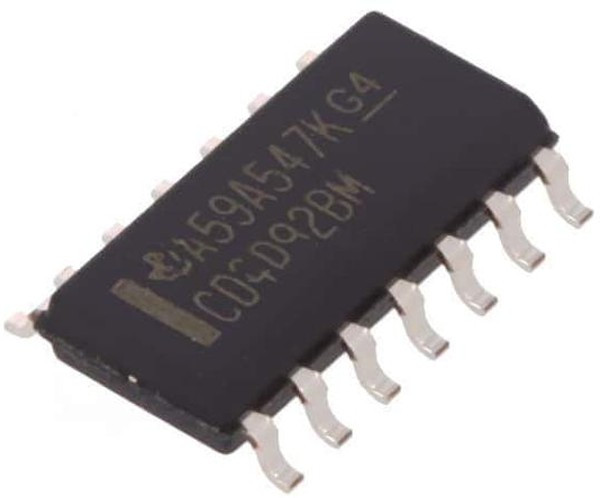

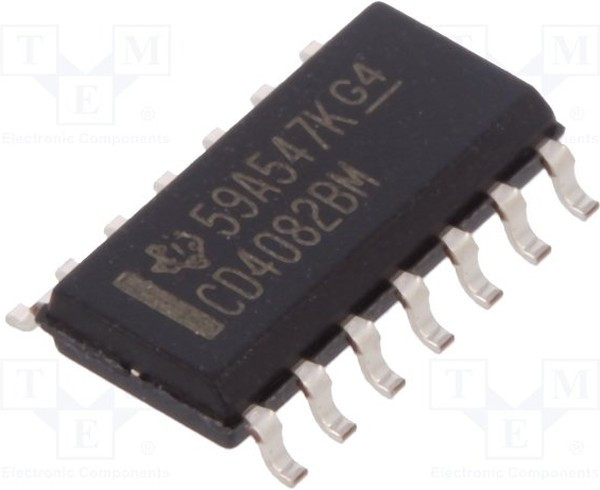

Name: CD4082BM, Логический элемент И, 4 входа, 6.8мА, 3В - 18В, SOIC-14
Brand: Texas Instruments
SKU: CD4082BM

CD4082BM, Логический элемент И, 4 входа, 6.8мА, 3В - 18В, SOIC-14

Электронные компоненты Микросхемы Логические - Вентили и Инверторы Texas Instruments CD4082BM, Логический элемент И, 4 входа ...

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	2:29:22
Бренд	Texas Instruments

Все характеристики

290 ₽

– +

Бонус: 5.8 !

Бонусная программа

Итого: 290 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Полупроводники - Микросхемы\Логика\Вентили и Инверторы Описание Микросхема логическая CD4082BM от производителя TEXAS INSTRUMENTS представляет собой стандартное логическое устройство в корпусе SO14, предназначенное для монтажа SMD. Этот компонент характеризуется двумя рабочими каналами и поддерживает диапазон напряжения питания от 3 до 18 вольт, что делает его идеальным выбором для широкого спектра проектов и областей применения. Благодаря своему универсальному дизайну и простоте интеграции, CD4082BM обеспечивает надежную и эффективную работу в различных электронных устройствах. Код товара CD4082BM подчеркивает его уникальность и облегчает поиск в каталогах и системах инвентаризации. Характеристики Категория Микросхема Тип логическая Вид стандартная логика Монтаж SMD Кол-во каналов 2 Мин.напряжение питания, В 3 Макс.напряжение питания, В 18 Корпус SO14

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	2:29:22
Бренд	Texas Instruments
Вес и габариты
Высота	1.58 mm
base product number	CD4082 ->
current - output high, low	3.4mA, 3.4mA
current - quiescent (max)	1ВµA
диапазон рабочих температур	55 C to + 125 C
длина	8.65 mm
eccn	EAR99
factory pack quantity	50
function	AND
функция	AND
height	1.58 mm
high level output current	-1.5 mA
htsus	8542.39.0001
input type	CMOS
категория	Электронные компоненты/Микросхемы
категория продукта	Логические элементы
количество элементов	Dual
количество цифровых разрядов	2 bit
количество вентилей	2 Gate
количество входных линий	4 Input
количество входов	4
количество выходных линий	1 Output
количество выводов	14вывод(-ов)
length	8.65 mm
линейка продукции	4082
логическая функция	Схема И
logic family	CD4000
logic function	AND
logic level - high	3.5V ~ 11V
logic level - low	1.5V ~ 4V
logic type	AND Gate
low level output current	1.5 mA
максимальная рабочая температура	125°C
максимальное напряжение питания	18В
manufacturer	Texas Instruments
maximum operating temperature	+125 C
max propagation delay @ v, max cl	90ns @ 15V, 50pF
минимальная рабочая температура	-55°C
минимальное напряжение питания	3В
minimum operating temperature	-55 C
moisture sensitivity level (msl)	1 (Unlimited)
mounting style	SMD/SMT
mounting type	Surface Mount
напряжение питания - макс.	18 V
напряжение питания - мин.	3 V
number of bits	2 bit
number of circuits	2
number of gates	2 Gate
number of inputs	4
number of input lines	4 Input
number of output lines	1 Output
operating supply current	15 uA
operating supply voltage	10 V
operating temperature	-55В°C ~ 125В°C
operating temperature range	-55 C to+125 C
output type	CMOS
package	Tube
package / case	14-SOIC (0.154"", 3.90mm Width)
packaging	Tube
партномер	8002739874
pd - power dissipation	500 mW(1/2 W)
pd - рассеивание мощности	500 mW (1/2 W)
подкатегория	Logic ICs
product	Single-Function Gate
product category	Logic Gates
продукт	Single-Function Gate
propagation delay time	120 ns
quiescent current	20 nA
рабочее напряжение питания	10 V
рабочий ток источника питания	15 uA
размер фабричной упаковки	50
reach status	REACH Unaffected
rohs	Details
rohs status	ROHS3 Compliant
семейство логических элементов	CD4000
семейство логической микросхемы	4000B
series	4000B ->
серия	CD4082B
стиль корпуса микросхемы логики	SOIC
supplier device package	14-SOIC
supply voltage - max	18 V
supply voltage - min	3 V
тип логики	4-Input AND
тип продукта	Logic Gates
тип входа	CMOS
тип выхода	CMOS
ток покоя	20 nA
торговая марка	Texas Instruments
unit weight	0.004564 oz
упаковка	Tube
упаковка / блок	SOIC-14
уровень чувствительности к влажности (msl)	MSL 1-Безлимитный
вес, г	0.14
вид монтажа	SMD/SMT
вход триггера шмитта	Without Schmitt Trigger Input
voltage - supply	3V ~ 18V
время задержки распространения	120 ns
выходной ток	6.8мА
выходной ток низкого уровня	1.5 mA
выходной ток высокого уровня	1.5 mA
Ширина	3.91 мм
width	3.91 mm
