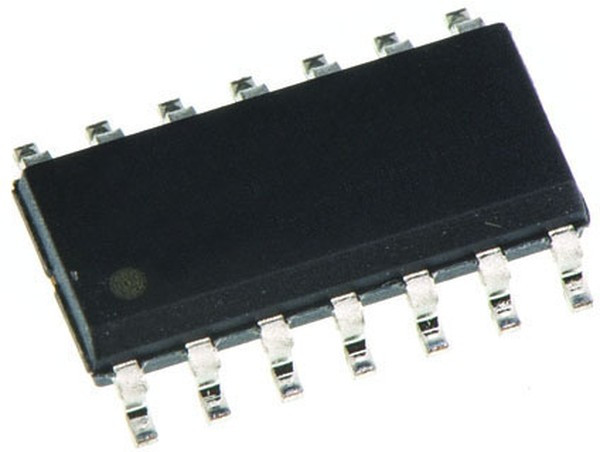

CD4071BM96, Logic Gates CMOS Quad 2-Input OR
Оставить отзыв
В избранноеВ сравнение
Артикул: CD4071BM96
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Логические ИС\Логические элементыЛогические элементы CMOS Quad 2-Input OR
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:09:44 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.58 mm |
| base product number | CD4071 -> |
| current - output high, low | 3.4mA, 3.4mA |
| current - quiescent (max) | 1ВµA |
| диапазон рабочих температур | 55 C to + 125 C |
| длина | 8.65 mm |
| eccn | EAR99 |
| функция | OR |
| htsus | 8542.39.0001 |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Логические элементы |
| количество цифровых разрядов | 4 bit |
| количество вентилей | 4 Gate |
| количество входных линий | 2 Input |
| количество выходных линий | 1 Output |
| логическая функция | OR |
| logic family | 4000 |
| logic function | OR |
| logic level - high | 3.5V ~ 11V |
| logic level - low | 1.5V ~ 4V |
| logic type | OR Gate |
| максимальная рабочая температура | + 125 C |
| maximum high level output current | -4.2mA |
| maximum low level output current | 4.2mA |
| maximum operating supply voltage | 18 V |
| maximum operating temperature | +125 °C |
| maximum propagation delay time @ maximum cl | 120 ns @ 10 V, 250 ns @ 5 V, 90 ns @ 15 V |
| max propagation delay @ v, max cl | 90ns @ 15V, 50pF |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage | 3 V |
| minimum operating temperature | -55 °C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 3 V |
| number of circuits | 4 |
| number of elements | 4 |
| number of inputs | 2 |
| number of inputs/bits per element | 2 |
| number of inputs per gate | 2 |
| operating supply voltage | 3V ~ 18V |
| operating temperature | -55В°C ~ 125В°C |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC |
| партномер | 8004995908 |
| pin count | 14 |
| подкатегория | Logic ICs |
| продукт | Single-Function Gate |
| propagation delay test condition | 50pF |
| рабочее напряжение питания | 10 V |
| рабочий ток источника питания | 15 uA |
| размер фабричной упаковки | 2500 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| schmitt trigger input | No |
| семейство логических элементов | CD4000 |
| series | 4000B -> |
| серия | CD4071B |
| supplier device package | 14-SOIC |
| тип логики | 2-Input OR |
| тип продукта | Logic Gates |
| тип входа | CMOS |
| тип выхода | CMOS |
| ток покоя | 20 nA |
| торговая марка | Texas Instruments |
| упаковка / блок | SOIC-14 |
| вес, г | 0.3 |
| вид монтажа | SMD/SMT |
| voltage - supply | 3V ~ 18V |
| время задержки распространения | 120 ns |
| выходной ток низкого уровня | 1.5 mA |
| выходной ток высокого уровня | 1.5 mA |
| Ширина | 3.91 мм |
| width | 3.91mm |
