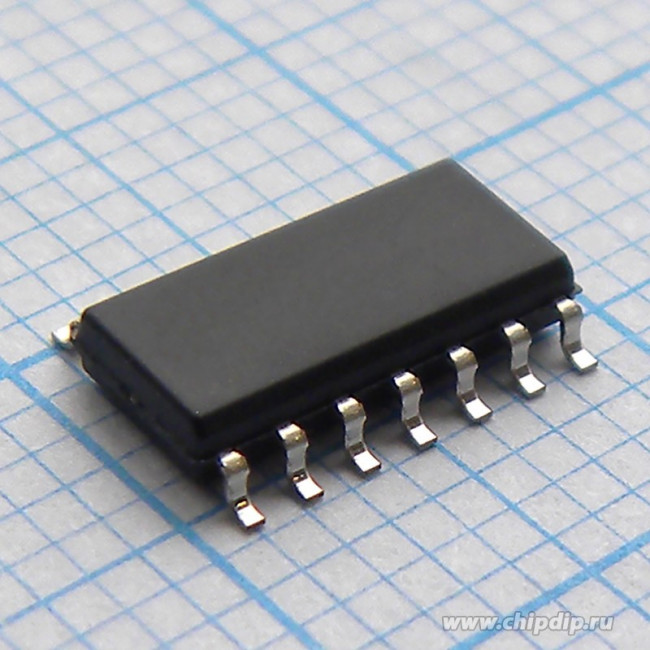

CD4069UBM
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Электроэлемент Описание Стандартная цифровая микросхема SO14-150
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:32:23 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 110 |
| automotive | No |
| base product number | CD4069 -> |
| current - output high, low | 3.4mA, 3.4mA |
| current - quiescent (max) | 1ВµA |
| диапазон рабочих температур | 55 C to + 125 C |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 250 |
| family | CD4000 |
| function | Inverter |
| функция | Inverter |
| high level output current | -1 mA |
| htsus | 8542.39.0001 |
| input type | CMOS |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Инвертеры |
| количество контуров | 6 Circuit |
| количество выходных линий | 6 Output |
| lead shape | Gull-wing |
| logic family | CD4000 |
| logic function | Inverter |
| logic level - high | 4V ~ 12.5V |
| logic level - low | 1V ~ 2.5V |
| logic type | CMOS |
| low level output current | 1 mA |
| максимальная рабочая температура | + 125 C |
| manufacturer | Texas Instruments |
| maximum high level output current (ma) | -4.2(Min) |
| maximum low level output current (ma) | 4.2(Min) |
| maximum operating supply voltage (v) | 18 |
| maximum operating temperature | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl (ns) | 110@5V|60@10V|50@15V |
| maximum quiescent current (ua) | 5 |
| max propagation delay @ v, max cl | 50ns @ 15V, 50pF |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage (v) | 3 |
| minimum operating temperature | -55 C |
| minimum operating temperature (°c) | -55 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 3 V |
| number of channels | hex, 6 |
| number of circuits | 6 Circuit |
| number of elements per chip | 6 |
| number of inputs | 6 |
| number of output lines | 6 Output |
| operating supply voltage | 5 V |
| operating temperature | -55В°C ~ 125В°C |
| operating temperature range | -55 C to+125 C |
| output type | Push-Pull |
| package | Tube |
| package / case | SOIC-14 |
| packaging | Reel |
| партномер | 8002953322 |
| part status | active |
| pcb changed | 14 |
| pin count | 14 |
| подкатегория | Logic ICs |
| ppap | No |
| process technology | CMOS |
| product category | Inverters |
| propagation delay test condition (pf) | 50 |
| propagation delay time | 110 ns |
| quiescent current | 20 nA |
| рабочее напряжение питания | 5 V |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | CD4000 |
| series | CD4069UB |
| серия | CD4069UB |
| standard package name | SO |
| supplier device package | 14-SOIC |
| supplier package | SOIC |
| supply voltage - max | 18 V |
| supply voltage - min | 3 V |
| technology | CMOS |
| тип логики | CMOS |
| тип продукта | Inverters |
| тип входа | CMOS |
| ток покоя | 20 nA |
| торговая марка | Texas Instruments |
| typical operating supply voltage (v) | 3.3|5|9|12|15 |
| typical quiescent current (ua) | 0.02 |
| unit weight | 0.004564 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| уровень входа | CMOS |
| вес, г | 0.2448 |
| вид монтажа | SMD/SMT |
| voltage - supply | 3V ~ 18V |
| время задержки распространения | 110 ns |
| выходной ток низкого уровня | 1 mA |
| выходной ток высокого уровня | 1 mA |
| выходной уровень | CMOS |
