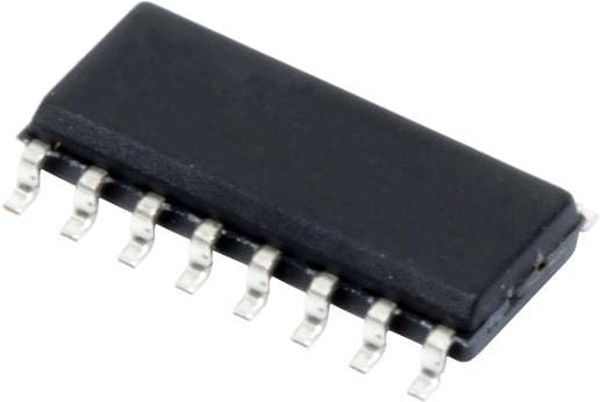

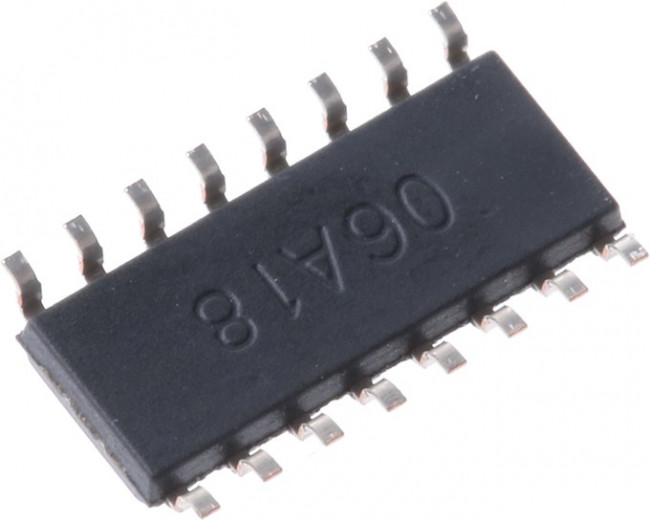

CD4049UBD
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Буферы и линейные аппаратные драйверы CMOS Hex Inverting Buffer/Converter
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:28:48 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.5 mm |
| automotive | No |
| диапазон рабочих температур | 55 C to + 125 C |
| длина | 10 mm |
| функция | Buffer/Converter |
| input type | Single Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 5 |
| количество входных линий | 6 Input |
| количество выходных линий | 6 Output |
| logic family | 4000 |
| logic function | Buffer, Converter |
| максимальная рабочая температура | + 125 C |
| maximum high level output current | -5.2mA |
| maximum high level output current - (ma) | -5.2(Min) |
| maximum low level output current | 26mA |
| maximum low level output current - (ma) | 26(Min) |
| maximum operating supply voltage | 20 V |
| maximum operating supply voltage - (v) | 20 |
| maximum operating temperature | +125 °C |
| maximum propagation delay time @ maximum cl | 120 ns @ 5 V, 50 ns @ 15 V, 65 ns @ 10 V |
| military | No |
| минимальная рабочая температура | 55 C |
| minimum operating supply voltage | -0.5 V |
| minimum operating supply voltage - (v) | -0.5 |
| minimum operating temperature | -55 °C |
| mounting type | Surface Mount |
| напряжение питания - макс. | 20 uA, 20 V |
| напряжение питания - мин. | 0.5 V |
| number of channels | 6 |
| number of inputs per chip | 6 |
| number of outputs per chip | 6 |
| operating temperature - (??c) | -55~125 |
| package type | SOIC |
| packaging | Tube |
| партномер | 8006128199 |
| pin count | 16 |
| подкатегория | Logic ICs |
| polarity | Inverting |
| полярность | Inverting |
| process technology | CMOS |
| propagation delay test condition | 50pF |
| рабочее напряжение питания | 1.8 V |
| рабочий ток источника питания | 30 uA |
| размер фабричной упаковки | 40 |
| семейство логических элементов | CD4000 |
| серия | CD4049UB |
| standard package name | SOP |
| supplier package | SOIC |
| технология | CMOS |
| тип логики | CMOS |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | CMOS |
| ток покоя | 40 nA |
| торговая марка | Texas Instruments |
| упаковка | Tube |
| упаковка / блок | SOP-16 |
| вес, г | 0.638 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 120 ns at 5 V, 65 ns at 10 V, 50 ns at 15 V |
| выходной ток низкого уровня | 25 mA |
| выходной ток высокого уровня | 5.2 mA |
| Ширина | 4 мм |
| width | 3.91mm |
