| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:48:15 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | CD4011 -> |
| current - output high, low | 3.4mA, 3.4mA |
| current - quiescent (max) | 1ВµA |
| диапазон рабочих температур: | - 55 C to + 125 C |
| длина: | 8.65 mm |
| eccn | EAR99 |
| функция: | NAND |
| htsus | 8542.39.0001 |
| категория | Электронные компоненты/Микросхемы |
| категория продукта: | Логические элементы |
| количество цифровых разрядов: | 4 bit |
| количество вентилей: | 4 Gate |
| количество входных линий: | 2 Input |
| количество выходных линий: | 1 Output |

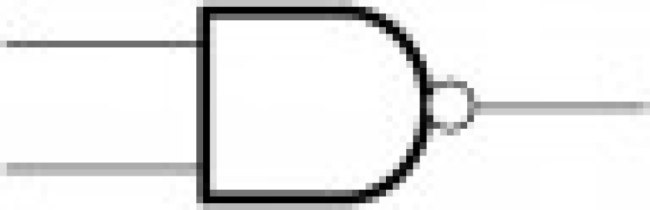

| логическая функция: | NAND |
| logic family | 4000 |
| logic function | NAND |
| logic level - high | 3.5V ~ 11V |
| logic level - low | 1.5V ~ 4V |
| logic type | NAND Gate |
| максимальная рабочая температура: | + 125 C |
| maximum high level output current | -4.2mA |
| maximum low level output current | 4.2mA |
| maximum operating supply voltage | 18 V |
| maximum operating temperature | +125 °C |
| maximum propagation delay time @ maximum cl | 120 ns @ 10 V, 250 ns @ 5 V, 90 ns @ 15 V |
| max propagation delay @ v, max cl | 90ns @ 15V, 50pF |
| минимальная рабочая температура: | - 55 C |
| minimum operating supply voltage | 3 V |
| minimum operating temperature | -55 °C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| напряжение питания - макс.: | 18 V |
| напряжение питания - мин.: | 3 V |
| number of circuits | 4 |
| number of elements | 4 |
| number of inputs | 2 |
| number of inputs per gate | 2 |
| operating temperature | -55В°C ~ 125В°C |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |

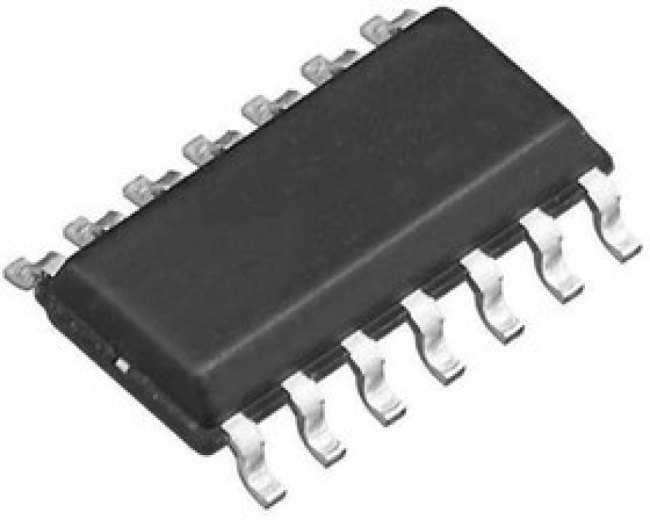

| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC |
| партномер | 8022837143 |
| pd - рассеивание мощности: | 500 mW (1/2 W) |
| pin count | 14 |
| подкатегория: | Logic ICs |
| продукт: | Single-Function Gate |
| производитель: | Texas Instruments |
| propagation delay test condition | 50pF |
| рабочее напряжение питания: | 10 V |
| рабочий ток источника питания: | 15 uA |
| размер фабричной упаковки: | 2500 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| schmitt trigger input | No |
| семейство логических элементов: | CD4000 |
| series | 4000B -> |
| серия: | CD4011B |
| ширина: | 3.91 mm |
| supplier device package | 14-SOIC |
| тип логики: | 2-Input NAND |
| тип продукта: | Logic Gates |
| тип входа: | CMOS |
| тип выхода: | CMOS |
| ток покоя: | 20 nA |
| торговая марка: | Texas Instruments |
| упаковка / блок: | SOIC-14 |
| вид монтажа: | SMD/SMT |
| voltage - supply | 3V ~ 18V |
| время задержки распространения: | 60 ns |
| выходной ток низкого уровня: | 1.5 mA |
| выходной ток высокого уровня: | - 1.5 mA |
| высота: | 1.58 mm |
| width | 3.91mm |
