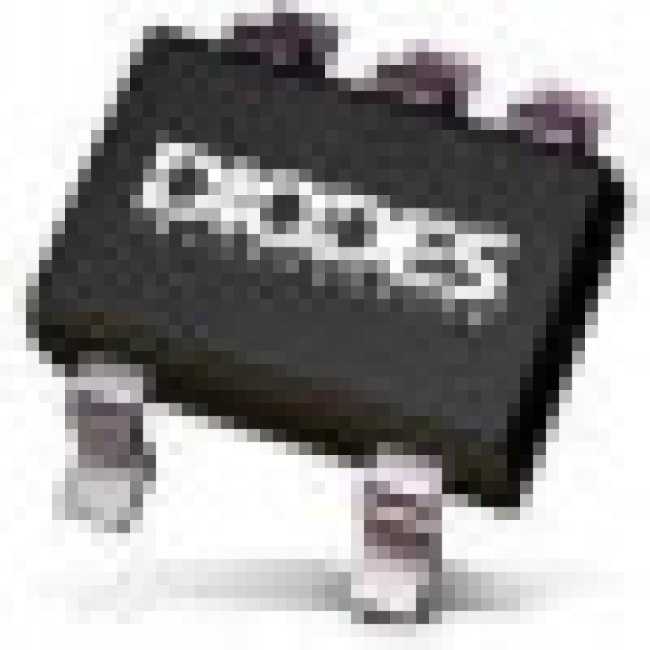

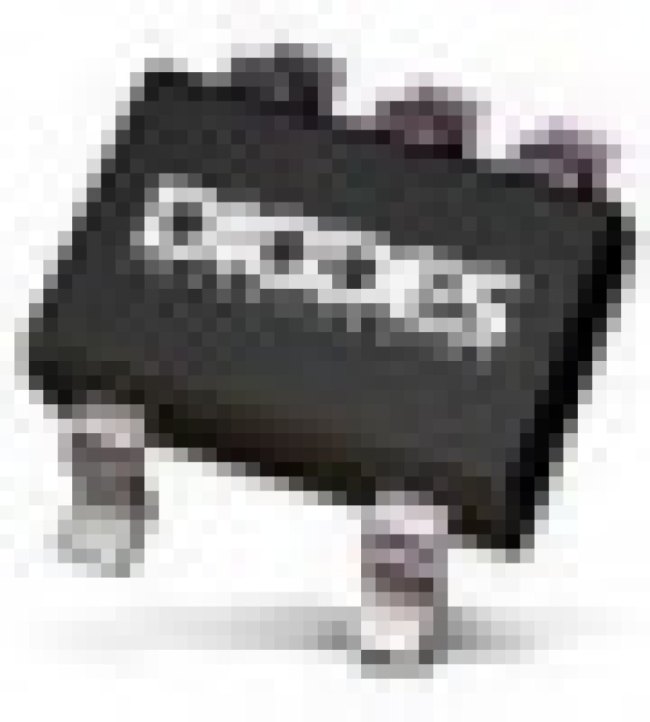

74LVC1G04W5-7 Inverter, 5-Pin SOT-25
Оставить отзыв
В избранноеВ сравнение
Артикул: 74LVC1G04W5-7
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Logic ICs\Inverters ICsLow-Voltage CMOS logic Single gate package Operating Voltage: 1.65 to 5.5 V Compatibility: Input LVTTL/TTL, Output LVCMOSundefined
| Информация о производителе | |
| Производитель | DIODES INC. |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:44:24 |
| Бренд | DIODES INC. |
| Вес и габариты | |
| absolute propagation delay time (ns) | 09.05.2024 |
| automotive | No |
| eccn (us) | EAR99 |
| eu rohs | Compliant |
| factory pack quantity | 3000 |
| factory pack quantity: factory pack quantity: | 3000 |
| function | Single Inverter Gate |
| function: | Single Inverter Gate |
| high level output current | -24 mA |
| high level output current: | -24 mA |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| logic family | LVC |
| logic family: | 74LVC |
| logic function | Inverter |
| logic type | Single Inverter Gate |
| logic type: | Single Inverter Gate |
| low level output current | 24 mA |
| low level output current: | 24 mA |
| manufacturer | DIODES INCORPORATED |
| manufacturer: | Diodes Incorporated |
| maximum high level output current | -32mA |
| maximum high level output current (ma) | -32 |
| maximum low level output current | 32mA |
| maximum low level output current (ma) | 32 |
| maximum operating supply voltage | 5.5 V |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature | +125 °C |
| maximum operating temperature: | +85 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl | 5ns |
| maximum propagation delay time @ maximum cl (ns) | 1.6(Typ)@5V|2(Typ)@3.3V|2.3(Typ)@2.7V |
| maximum quiescent current (ua) | 200 |
| minimum operating supply voltage | 1.65 V |
| minimum operating supply voltage (v) | 1.65 |
| minimum operating temperature | -40 °C |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | Surface Mount |
| mounting style | SMD/SMT |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of elements per chip | 1 |
| number of output lines | 1 |
| number of output lines: | 1 |
| operating supply voltage | 1.65 V to 5.5 V |
| operating supply voltage: | 1.65 V to 5.5 V |
| operating temperature range | -40 C to+85 C |
| operating temperature range: | -40 C to+85 C |
| output type | Push-Pull |
| package / case | SOT-25 |
| package / case: | SOT-25 |
| package type | SOT-25 |
| packaging | Cut Tape or Reel |
| партномер | 8014593756 |
| part status | Active |
| pcb changed | 5 |
| pin count | 5 |
| ppap | No |
| process technology | CMOS |
| product category | Inverters |
| product category: | Inverters |
| product type | Inverters |
| product type: | Inverters |
| propagation delay test condition | 50pF |
| propagation delay test condition (pf) | 50 |
| propagation delay time | 3.1 ns |
| propagation delay time: | 3.1 ns |
| schmitt trigger input | No |
| series | 74LVC1G04 |
| series: | 74LVC1G04 |
| standard package name | SOT |
| subcategory | Logic ICs |
| subcategory: | Logic ICs |
| supplier package | SOT-25 |
| supply voltage - max | 5.5 V |
| supply voltage - max: | 5.5 V |
| supply voltage - min | 1.65 V |
| supply voltage - min: | 1.65 V |
| typical operating supply voltage (v) | 5|3.3|2.5|1.8 |
| typical quiescent current (ua) | 0.1 |
| width | 1.7mm |
