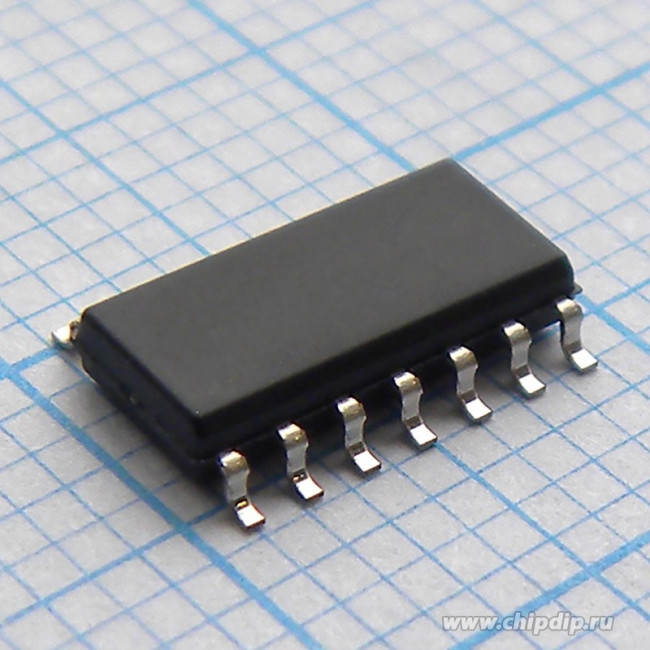

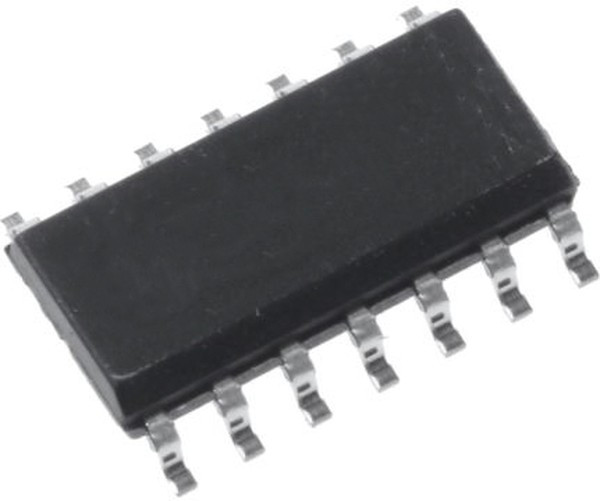

74ACT08SC, IC: digital; AND; Ch: 4; IN: 2; SMD; SO14; ACT; 2?6VDC; -40?85°C; tube
Оставить отзыв
В избранноеВ сравнение
Артикул: 74ACT08SC
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Микросхемы\Микросхемы логические\Ворота, инверторы Описание IC: digital; AND; Ch: 4; IN: 2; SMD; SO14; ACT; 2?6VDC; -40?85°C; tube Характеристики Категория
Микросхема
Тип
логическая
Вид
стандартная логика
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:49:00 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 1.5 mm |
| длина | 8.75 mm |
| другие названия товара № | 74ACT08SC_NL |
| функция | Gate |
| high level output current | -24(mA) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Логические элементы |
| количество вентилей | 4 Gate |
| количество входных линий | 2 Input |
| количество выходных линий | 1 Output |
| logical function | AND |
| логическая функция | AND |
| logic family | ACT |
| logic function | AND |
| low level output current | 24(mA) |
| максимальная рабочая температура | + 85 C |
| maximum high level output current | -24mA |
| maximum low level output current | 24mA |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +85 °C |
| maximum propagation delay time @ maximum cl | 10 ns @ 50 pF |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage | 4.5 V |
| minimum operating temperature | -40 °C |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of channels | 4 |
| number of elements | 4 |
| number of elements | 4 |
| number of inputs | 2-IN |
| number of inputs per gate | 2 |
| number of outputs | 1 |
| number of output enables per element | 0 |
| number of selection inputs per element | 0 |
| operating supply voltage (max) | 5.5(V) |
| operating supply voltage (min) | 4.5(V) |
| operating supply voltage (typ) | 5(V) |
| operating temperature | -40℃~+85℃ |
| operating temperature classification | INDUSTRIALC |
| operating temp range | -40C to 85C |
| package type | SOIC N |
| packaging | Rail/Tube |
| партномер | 8002680732 |
| pin count | 14 |
| подкатегория | Logic ICs |
| продукт | Single-Function Gate |
| propagation delay test condition | 50pF |
| propagation delay time | 9@5V(ns) |
| quiescent current | 4(uA) |
| quiescent current (max) | 4uA |
| рабочее напряжение питания | 5 V |
| rad hardened | No |
| размер фабричной упаковки | 55 |
| семейство логических элементов | 74ACT |
| series | 74ACTSeries |
| серия | 74ACT08 |
| supply voltage | 4.5V~5.5V |
| technology | CMOS |
| тип логики | 2-Input AND |
| тип продукта | Logic Gates |
| торговая марка | ON Semiconductor / Fairchild |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| вес, г | 0.14 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 9 ns |
| выходной ток низкого уровня | 24 mA |
| выходной ток высокого уровня | 24 mA |
| Ширина | 4 мм |
| width | 4mm |
