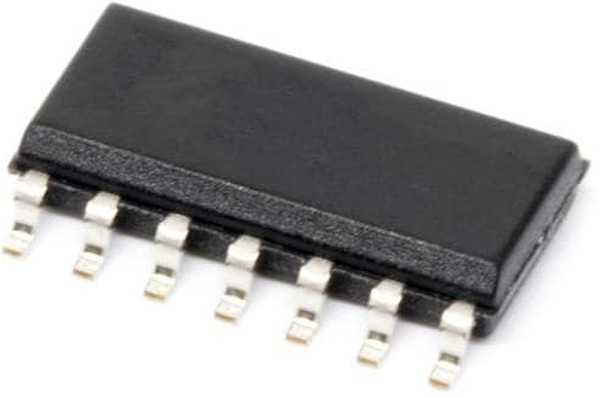

74AC00SCX, IC: digital; NAND; Ch: 4; IN: 2; SMD; SO14; AC; 2?6VDC; -40?85°C; 20uA
Оставить отзыв
В избранноеВ сравнение
Артикул: 74AC00SCX
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
The 74AC00SCX is a quad 2-input NAND Gate contains four circuits. The device operates at a voltage range of 2 to 6V. The device features 24mA outputs source/sink and ICC reduced by 50%.
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:43:34 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| базовый номер микросхемы логики | 7400 |
| базовый номер / семейство логики | 74AC00 |
| factory pack quantity | 2500 |
| factory pack quantity: factory pack quantity: | 2500 |
| function | Qd 2-Input NAND Gate |
| function: | Qd 2-Input NAND Gate |
| height | 1.5 mm |
| high level output current | -24 mA |
| high level output current: | -24 mA |
| категория | Электронные компоненты/Микросхемы |
| количество элементов | Quad |
| количество входов | 2 |
| количество выводов | 14вывод(-ов) |
| length | 8.75 mm |
| линейка продукции | 74AC00 |
| логическая функция | NAND Gate |
| logic family | 74AC |
| logic family: | AC |
| logic function | NAND |
| logic function: | NAND |
| logic type | 2-Input NAND |
| logic type: | 2-Input NAND |
| low level output current | 24 mA |
| low level output current: | 24 mA |
| максимальная рабочая температура | 85°C |
| максимальное напряжение питания | 6В |
| manufacturer | ON Semiconductor |
| manufacturer: | onsemi |
| maximum operating temperature | +85 C |
| maximum operating temperature: | +85 C |
| минимальная рабочая температура | -40°C |
| минимальное напряжение питания | 2В |
| minimum operating temperature | -40 C |
| minimum operating temperature: | -40 C |
| mounting style | SMD/SMT |
| mounting style: | SMD/SMT |
| number of gates | 4 Gate |
| number of gates: | 4 Gate |
| number of input lines | 2 Input |
| number of input lines: | 8 Input |
| number of output lines | 1 Output |
| number of output lines: | 4 Output |
| operating supply voltage | 2.5 V, 3.3 V, 5 V |
| operating supply voltage: | 2.5 V, 3.3 V, 5 V |
| package / case | SOIC-14 Narrow |
| package / case: | SOIC-Narrow-14 |
| packaging | Reel |
| партномер | 8011669738 |
| part # aliases | 74AC00SCX_NL |
| part # aliases: | 74AC00SCX_NL |
| product | Single-Function Gate |
| product: | Single-Function Gates |
| product category | Logic Gates |
| product category: | Logic Gates |
| product type: | Logic Gates |
| propagation delay time | 9.5 ns |
| propagation delay time: | 6 ns |
| rohs | Details |
| семейство логической микросхемы | 74AC |
| series | 74AC00 |
| series: | 74AC00 |
| стиль корпуса микросхемы логики | SOIC |
| subcategory: | Logic ICs |
| supply voltage - max | 6 V |
| supply voltage - max: | 6 V |
| supply voltage - min | 2 V |
| supply voltage - min: | 2 V |
| тип логики | Схема И-НЕ |
| unit weight | 0.005291 oz |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| вес, г | 0.19 |
| вход триггера шмитта | Without Schmitt Trigger Input |
| выходной ток | 24мА |
| width | 4 mm |
