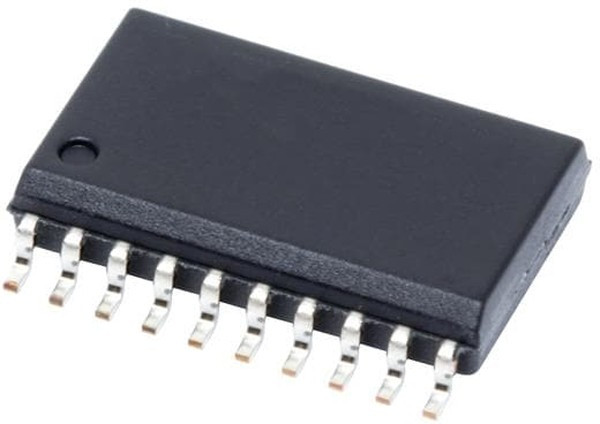

SN74LV574ADW, Триггер, 74LV574, D, 5.7 нс, 205 МГц, 16 мА, SOIC
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74LV574ADW
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники - Микросхемы\Логика\ТриггерыТриггеры Tri-State Octal
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 07.07.2023 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 2.35 mm |
| base product number | 74LV574 -> |
| базовый номер микросхемы логики | 74574 |
| базовый номер / семейство логики | 74LV574 |
| частота | 205МГц |
| clock frequency | 175MHz |
| current - output high, low | 16mA, 16mA |
| current - quiescent (iq) | 20ВµA |
| диапазон рабочих температур | 40 C to + 85 C |
| длина | 12.8 mm |
| eccn | EAR99 |
| factory pack quantity | 25 |
| function | Standard |
| функция | Tri-State Octal |
| height | 2.35 mm |
| high level output current | -16 mA |
| htsus | 8542.39.0001 |
| input capacitance | 1.8pF |
| input type | CMOS |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Триггеры |
| количество каналов | 8 |
| количество контуров | 8 |
| количество входных линий | 3 |
| количество выходных линий | 1 |
| количество выводов | 20вывод(-ов) |
| length | 12.8 mm |
| logic family | LV-A |
| logic type | D-Type Flip-Flop |
| low level output current | 16 mA |
| максимальная рабочая температура | 85°C |
| максимальное напряжение питания | 5.5В |
| manufacturer | Texas Instruments |
| maximum operating temperature | +85 C |
| max propagation delay @ v, max cl | 10.6ns @ 5V, 50pF |
| минимальная рабочая температура | -40°C |
| минимальное напряжение питания | 2В |
| minimum operating temperature | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 2 V |
| number of bits per element | 8 |
| number of channels | 8 |
| number of circuits | 8 |
| number of elements | 1 |
| number of input lines | 3 |
| number of output lines | 1 |
| operating supply voltage | 3.3 V |
| operating temperature | -40В°C ~ 85В°C (TA) |
| operating temperature range | -40 C to+85 C |
| output type | Tri-State, Non-Inverted |
| package | Tube |
| package / case | 20-SOIC (0.295"", 7.50mm Width) |
| packaging | Tube |
| партномер | 8002840455 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| product category | Flip Flops |
| propagation delay time | 19.6 ns |
| quiescent current | 20 uA |
| рабочее напряжение питания | 3.3 V |
| размер фабричной упаковки | 25 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | LV-A |
| семейство логической микросхемы | 74LV |
| series | 74LV -> |
| серия | SN74LV574A |
| стиль корпуса микросхемы логики | SOIC |
| supplier device package | 20-SOIC |
| supply voltage - max | 5.5 V |
| supply voltage - min | 2 V |
| тип логики | D-Type Flip-Flop |
| тип продукта | Flip Flops |
| тип триггера | D, Положительный Фронт |
| тип входа | CMOS |
| тип выхода | 3-State |
| тип выхода микросхемы | С Тремя Состояниями Неинвертирующий |
| ток покоя | 20 uA |
| торговая марка | Texas Instruments |
| trigger type | Positive Edge |
| type | D-Type |
| unit weight | 0.017662 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-20 |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| вес, г | 0.79 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2V ~ 5.5V |
| время задержки распространения | 19.6 ns |
| выходной ток | 16мА |
| выходной ток низкого уровня | 16 mA |
| выходной ток высокого уровня | 16 mA |
| Ширина | 7.52 мм |
| width | 7.52 mm |
| задержка распространения | 5.7нс |
