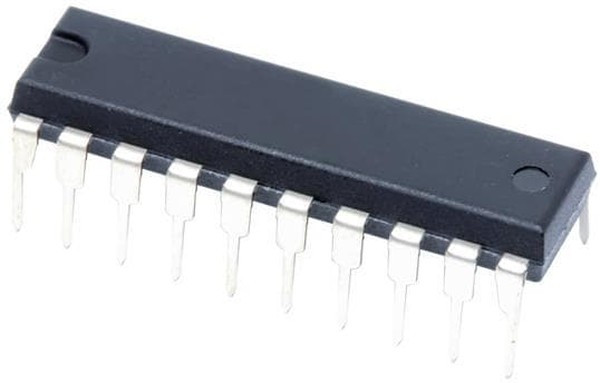

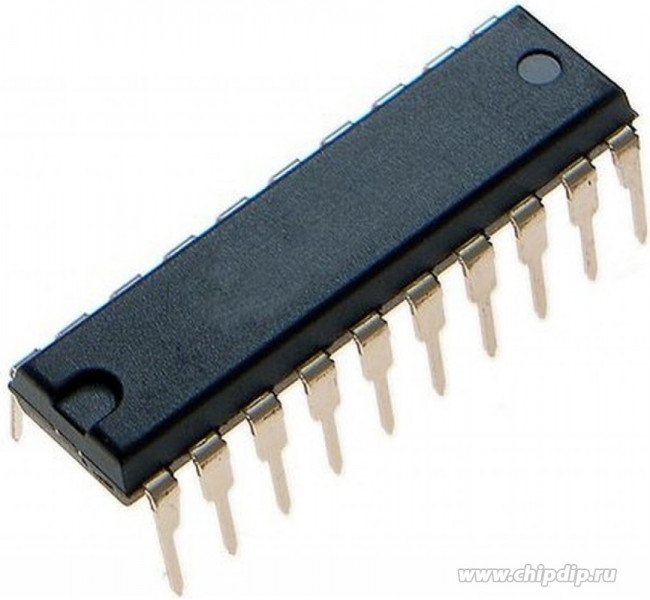

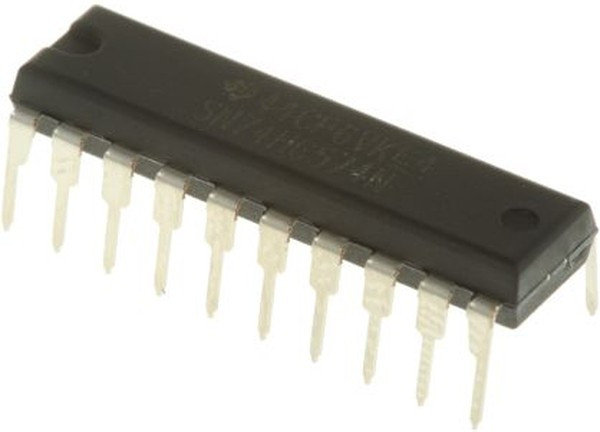

Регистр неинвертирующий 8-бит + шинный интерфейс КМОП кристалл, DIP20
Информация о производителе | |
Производитель | Texas Instruments |
Основные | |
Дата загрузки | 07.07.2023 |
Бренд | Texas Instruments |
Вес и габариты | |
Высота | 4.57мм |
число контактов | 20 |
длина | 24.33мм |
factory pack quantity | 20 |
factory pack quantity: factory pack quantity: | 1260 |
function | Tri-State,Non-Inverted |
function: | Tri-State Octal |
height | 4.57 mm |
high level output current | -7.8 mA |
high level output current: | -7.8 mA |
input type | CMOS |
input type: | CMOS |
категория | Электронные компоненты/Микросхемы |
количество элементов на ис | 8 |
length | 24.33 mm |
логическая функция | Тип D |
logic family | HC |
logic family: | HC |
logic type | D-Type Flip-Flop |
logic type: | D-Type Flip-Flop |
low level output current | 7.8 mA |
low level output current: | 7.8 mA |
максимальная рабочая температура | +85 °C |
максимальное рабочее напряжение питания | 6 В |
максимальное время задержки распространения при максимальной cl | 265 ns @ 2 V |
manufacturer | Texas Instruments |
manufacturer: | Texas Instruments |
maximum operating temperature | +85 C |
maximum operating temperature: | +85 C |
минимальная рабочая температура | -40 °C |
минимальное рабочее напряжение питания | 2 В |
minimum operating temperature | -40 C |
minimum operating temperature: | -40 C |
mounting style | Through Hole |
mounting style: | Through Hole |
number of bits per element | 8 |
number of channels | 8 |
number of channels: | 8 |
number of circuits | 8 |
number of circuits: | 8 |
number of elements | 1 |
number of input lines | 3 |
number of input lines: | 3 |
number of output lines | 1 |
number of output lines: | 1 |
operating supply voltage | 6 V |
operating supply voltage: | 6 V |
operating temperature range | -40 C to+85 C |
operating temperature range: | -40 C to+85 C |
output type | CMOS |
output type: | 3-State |
package / case | PDIP-20 |
package / case: | PDIP-20 |
packaging | Tube |
packaging: | Tube |
партномер | 8015564477 |
polarity | Non-Inverting |
polarity: | Non-Inverting |
полярность | Неинвертирующий |
product category | Flip Flops |
product category: | Flip Flops |
product type: | Flip Flops |
propagation delay time | 265 ns |
propagation delay time: | 265 ns |
quiescent current | 8 uA |
quiescent current: | 8 uA |
размеры | 24.33 x 6.35 x 4.57мм |
rohs | Details |
семейство логических элементов | HC |
series | 74HC |
series: | SN74HC574 |
состояние проверки задержки распространения | 150пФ |
subcategory: | Logic ICs |
supply voltage - max | 6 V |
supply voltage - max: | 6 V |
supply voltage - min | 2 V |
supply voltage - min: | 2 V |
тип корпуса | PDIP |
тип монтажа | Монтаж на плату в отверстия |
тип пуска | Положительный перепад |
тип входа | Односторонний |
тип выхода | С тремя состояниями |
тип выходного сигнала | Односторонний |
type | D Type |
unit weight | 0.042297 oz |
вес, г | 1 |
Ширина | 6.35 мм |
width | 6.35 mm |
