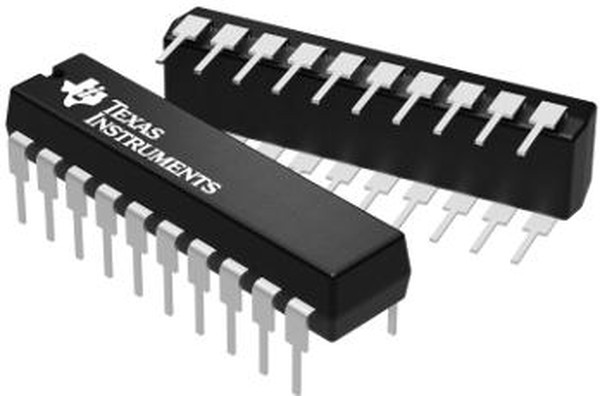

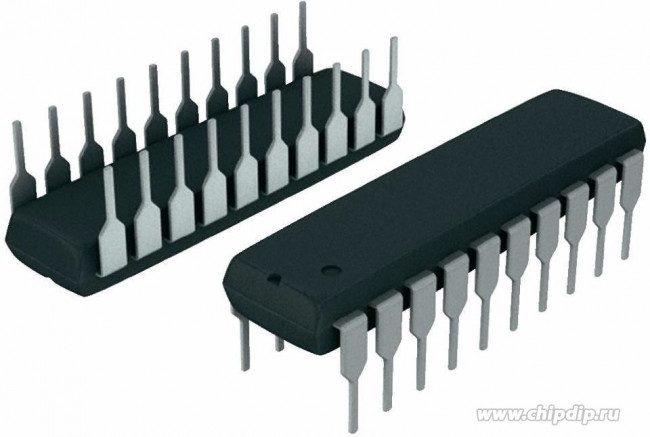

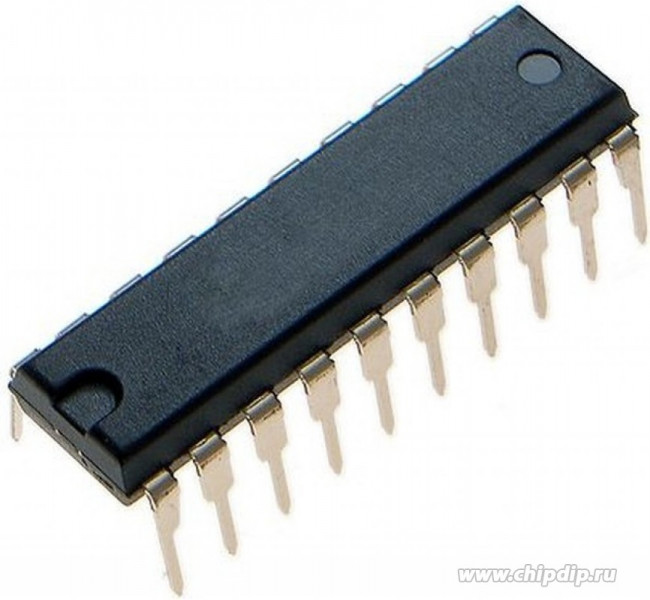

SN74HC377N
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\Logic - Flip FlopsТриггер 1-элементный D-тип 8-битный положительный фронт 20-DIP (0,300 дюйма, 7,62 мм)
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 07.07.2023 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| absolute propagation delay time (ns) | 200 |
| base product number | 74HC377 -> |
| bus hold | NO |
| clock frequency | 64MHz |
| current - output high, low | 5.2mA, 5.2mA |
| current - quiescent (iq) | 8ВµA |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity | 20 |
| function | Standard |
| height | 4.57 mm |
| high level output current | -5.2 mA |
| hts | 8542.39.00.01 |
| htsus | 8542.39.0001 |
| input capacitance | 3pF |
| input signal type | Single-Ended |
| input type | CMOS |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Through Hole |
| length | 24.33 mm |
| logic family | HC |
| logic function | D-Type Bus Interface |
| logic type | D-Type Flip-Flop |
| low level output current | 5.2 mA |
| manufacturer | Texas Instruments |
| maximum high level output current (ma) | -5.2 |
| maximum low level output current (ma) | 05.02.2023 |
| maximum operating supply voltage (v) | 6 |
| maximum operating temperature | +85 C |
| maximum operating temperature (°c) | 85 |
| maximum propagation delay time @ maximum cl (ns) | 32@4.5V|160@2V|27@6V |
| maximum quiescent current (ma) | 0.008 |
| max propagation delay @ v, max cl | 27ns @ 6V, 50pF |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting style | Through Hole |
| mounting type | Through Hole |
| number of bits per element | 8 |
| number of channels | 8 |
| number of channels per chip | 8 |
| number of circuits | 8 |
| number of elements | 1 |
| number of elements per chip | 1 |
| number of element inputs | 8 |
| number of element outputs | 8 |
| number of input lines | 3 |
| number of output lines | 1 |
| operating supply voltage | 6 V |
| operating temperature | -40В°C ~ 85В°C (TA) |
| operating temperature range | -40 C to+85 C |
| output type | Non-Inverted |
| package | Tube |
| package / case | 20-DIP (0.300"", 7.62mm) |
| package height | 5.08(Max) - 0.51(Min) |
| package length | 26.92(Max) |
| package width | 6.6(Max) |
| packaging | Tube |
| партномер | 8006066803 |
| part status | active |
| pcb changed | 20 |
| pin count | 20 |
| polarity | Non-Inverting |
| process technology | CMOS |
| product category | Flip Flops |
| propagation delay test condition (pf) | 50 |
| propagation delay time | 160 ns |
| quiescent current | 8 uA |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | 74HC -> |
| standard package name | DIP |
| supplier device package | 20-PDIP |
| supplier package | PDIP |
| supplier temperature grade | Commercial |
| supply voltage - max | 6 V |
| supply voltage - min | 2 V |
| triggering type | Positive-Edge |
| trigger type | Positive Edge |
| type | D-Type |
| typical operating supply voltage (v) | 5 |
| unit weight | 0.042297 oz |
| voltage - supply | 2V ~ 6V |
| width | 6.35 mm |
