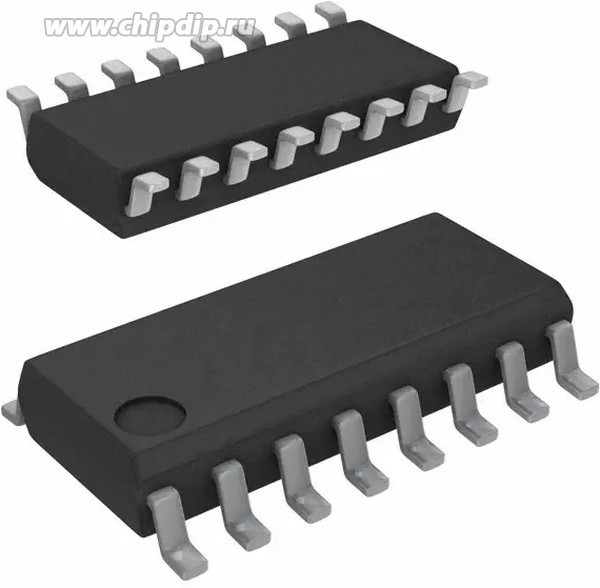

SN74HC174DR
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\ТриггерыТриггеры Hex w/ Clear
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 07.07.2023 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.58 mm |
| absolute propagation delay time (ns) | 200 |
| automotive | No |
| base product number | 74HC174 -> |
| bus hold | NO |
| clock frequency | 50MHz |
| current - output high, low | 5.2mA, 5.2mA |
| current - quiescent (iq) | 8ВµA |
| диапазон рабочих температур | 40 C to + 85 C |
| длина | 9.9 mm |
| eccn | EAR99 |
| eccn (us) | EAR99 |
| eu rohs | Compliant |
| function | Master Reset |
| функция | Hex with Clear |
| htsus | 8542.39.0001 |
| input capacitance | 3pF |
| input signal type | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Триггеры |
| количество каналов | 6 |
| количество контуров | 7 |
| количество входных линий | 3 |
| количество выходных линий | 1 |
| lead shape | Gull-wing |
| logic family | HC |
| logic function | D-Type Bus Interface |
| максимальная рабочая температура | + 85 C |
| maximum high level output current (ma) | -5.2 |
| maximum low level output current (ma) | 05.02.2023 |
| maximum operating supply voltage (v) | 6 |
| maximum operating temperature (°c) | 85 |
| maximum propagation delay time @ maximum cl (ns) | 160 2V|32 4.5V|27 6V |
| maximum quiescent current (ma) | 0.008 |
| max propagation delay @ v, max cl | 14ns @ 6V, 50pF |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Surface Mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 6 V |
| напряжение питания - мин. | 2 V |
| number of bits per element | 6 |
| number of channels per chip | 6 |
| number of elements | 1 |
| number of elements per chip | 1 |
| number of element inputs | 6 |
| number of element outputs | 6 |
| operating temperature | -40В°C ~ 85В°C (TA) |
| output type | Non-Inverted |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | 16-SOIC (0.154"", 3.90mm Width) |
| packaging | Tape and Reel |
| партномер | 8005008560 |
| part status | Active |
| pcb changed | 16 |
| pin count | 16 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| ppap | No |
| process technology | CMOS |
| propagation delay test condition (pf) | 50 |
| рабочее напряжение питания | 6 V |
| размер фабричной упаковки | 2500 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | HC |
| series | 74HC -> |
| серия | SN74HC174 |
| set/reset | MASTER RESET |
| standard package name | SOP |
| supplier device package | 16-SOIC |
| supplier package | SOIC |
| supplier temperature grade | Commercial |
| тип логики | D-Type Flip-Flop |
| тип продукта | Flip Flops |
| тип сброса | Master Reset |
| тип входа | CMOS |
| тип выхода | CMOS |
| ток покоя | 8 uA |
| торговая марка | Texas Instruments |
| triggering type | Positive-Edge |
| trigger type | Positive Edge |
| type | D-Type |
| typical operating supply voltage (v) | 5 |
| упаковка / блок | SOP-16 |
| вес, г | 0.1417 |
| вид монтажа | SMD/SMT |
| voltage - supply | 2V ~ 6V |
| время задержки распространения | 160 ns |
| выходной ток низкого уровня | 5.2 mA |
| выходной ток высокого уровня | 5.2 mA |
| Ширина | 3.91 мм |
