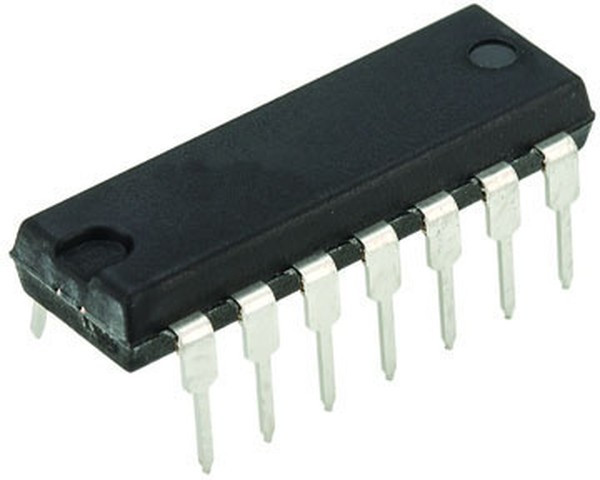

SN74F74N, IC: цифровая; D триггер; Ch: 2; THT; DIP14; туба; F
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74F74N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Микросхемы\Микросхемы логические\ТриггерыТриггер, 2 элемента, тип D, 1 бит, положительный фронт, 14-DIP (0,300 дюйма, 7,62 мм)
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 07.07.2023 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| base product number | 74F74 -> |
| clock frequency | 145MHz |
| current - output high, low | 1mA, 20mA |
| current - quiescent (iq) | 16mA |
| диапазон рабочих температур: | 0 C to + 70 C |
| длина: | 19.3 mm |
| eccn | EAR99 |
| factory pack quantity | 25 |
| function | Set(Preset) and Reset |
| функция: | Dual |
| height | 4.57 mm |
| high level output current | -1 mA |
| htsus | 8542.39.0001 |
| input type | TTL |
| категория | Электронные компоненты/Микросхемы |
| категория продукта: | Триггеры |
| количество каналов: | 2 |
| количество контуров: | 2 |
| количество входных линий: | 1 |
| количество выходных линий: | 3 |
| length | 19.3 mm |
| logic family | F |
| logic function | D Type |
| logic type | D-Type Flip-Flop |
| low level output current | 20 mA |
| максимальная рабочая температура: | + 70 C |
| manufacturer | Texas Instruments |
| maximum operating supply voltage | 5.5 V |
| maximum operating temperature | +70 C |
| maximum propagation delay time @ maximum cl | 8 ns @ 5 V |
| max propagation delay @ v, max cl | 8ns @ 5V, 50pF |
| минимальная рабочая температура: | 0 C |
| minimum operating supply voltage | 4.5 V |
| minimum operating temperature | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс.: | 5.5 V |
| напряжение питания - мин.: | 4.5 V |
| number of bits per element | 1 |
| number of channels | 2 |
| number of circuits | 2 |
| number of elements | 2 |
| number of elements per chip | 2 |
| number of input lines | 1 |
| number of output lines | 3 |
| operating supply voltage | 5 V |
| operating temperature | 0В°C ~ 70В°C (TA) |
| operating temperature range | 0 C to+70 C |
| output signal type | DIFFERENTIAL |
| output type | Complimentary |
| package | Tube |
| package / case | 14-DIP (0.300"", 7.62mm) |
| package type | PDIP |
| packaging | Tube |
| партномер | 8002679899 |
| pin count | 14 |
| подкатегория: | Logic ICs |
| polarity | Inverting/Non-Inverting |
| полярность: | Inverting/Non-Inverting |
| product category | Flip Flops |
| производитель: | Texas Instruments |
| propagation delay test condition | 50pF |
| propagation delay time | 8 ns |
| рабочее напряжение питания: | 5 V |
| размер фабричной упаковки: | 25 |
| reach status | REACH Unaffected |
| reset type | Set, Reset |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| семейство логических элементов: | F |
| series | 74F -> |
| серия: | SN74F74 |
| set/reset | Yes |
| ширина: | 6.35 mm |
| supplier device package | 14-PDIP |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| тип логики: | D-Type Flip-Flop |
| тип продукта: | Flip Flops |
| тип входа: | TTL |
| тип выхода: | TTL |
| торговая марка: | Texas Instruments |
| triggering type | Positive Edge |
| trigger type | Positive Edge |
| type | D-Type |
| unit weight | 0.032734 oz |
| упаковка: | Tube |
| упаковка / блок: | PDIP-14 |
| вес, г | 0.93 |
| вид монтажа: | SMD/SMT |
| voltage - supply | 4.5V ~ 5.5V |
| время задержки распространения: | 8 ns |
| выходной ток низкого уровня: | 20 mA |
| выходной ток высокого уровня: | - 1 mA |
| высота: | 4.57 mm |
| width | 6.35 mm |
Отзывов нет
