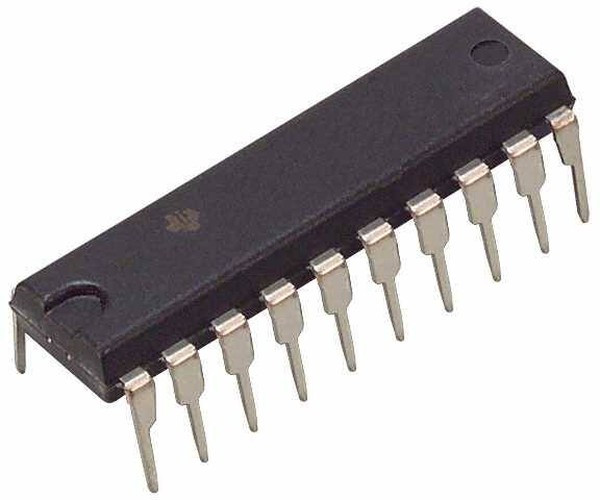

Полупроводниковые приборы\Логические ИС\ТриггерыТриггеры Octal D-Ty Edge-Trig F-F W/3-State Otpt
Информация о производителе | |
Производитель | Texas Instruments |
Основные | |
Бренд | Texas Instruments |
Вес и габариты | |
Высота | 4.57 mm |
base product number | 74ALS534 -> |
clock frequency | 35MHz |
current - output high, low | 2.6mA, 24mA |
current - quiescent (iq) | 19mA |
диапазон рабочих температур | 0 C to + 70 C |
длина | 24.33 mm |
eccn | EAR99 |
function | Standard |
функция | D-Type Bus Interface |
htsus | 8542.39.0001 |
категория | Электронные компоненты/Микросхемы |
категория продукта | Триггеры |
количество каналов | 8 |
количество контуров | 8 |
количество входных линий | 3 |
количество выходных линий | 1 |
максимальная рабочая температура | + 70 C |
max propagation delay @ v, max cl | 16ns @ 5V, 50pF |
минимальная рабочая температура | 0 C |
moisture sensitivity level (msl) | 1 (Unlimited) |
mounting type | Through Hole |
напряжение питания - макс. | 5.5 V |
напряжение питания - мин. | 4.5 V |
number of bits per element | 8 |
number of elements | 1 |
operating temperature | 0В°C ~ 70В°C (TA) |
output type | Tri-State, Inverted |
package | Tube |
package / case | 20-DIP (0.300"", 7.62mm) |
партномер | 8005007257 |
подкатегория | Logic ICs |
полярность | Inverting |
рабочее напряжение питания | 5 V |
размер фабричной упаковки | 20 |
reach status | REACH Unaffected |
rohs status | ROHS3 Compliant |
семейство логических элементов | ALS |
series | 74ALS -> |
серия | SN74ALS534A |
supplier device package | 20-PDIP |
тип логики | D-Type Edge Triggered Flip-Flop |
тип продукта | Flip Flops |
тип входа | TTL |
тип выхода | 3-State |
торговая марка | Texas Instruments |
trigger type | Positive Edge |
type | D-Type |
упаковка | Tube |
упаковка / блок | PDIP-20 |
вес, г | 1.199 |
вид монтажа | Through Hole |
voltage - supply | 4.5V ~ 5.5V |
время задержки распространения | 16 ns |
выходной ток низкого уровня | 24 mA |
выходной ток высокого уровня | 2.6 mA |
Ширина | 6.35 мм |
