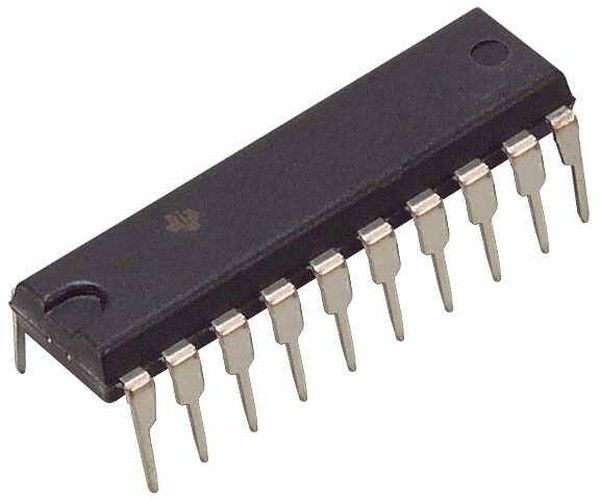

SN74AHCT574N, IC: цифровая; D триггер; Ch: 8; THT; DIP20; туба; AHCT
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74AHCT574N
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Микросхемы\Микросхемы логические\ТриггерыТриггеры Tri-State Octal
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 07.07.2023 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57 mm |
| base product number | 74AHCT574 -> |
| clock frequency | 115MHz |
| current - output high, low | 8mA, 8mA |
| current - quiescent (iq) | 4ВµA |
| диапазон рабочих температур | 40 C to + 125 C |
| длина | 24.33 mm |
| eccn | EAR99 |
| factory pack quantity | 20 |
| function | Standard |
| функция | Tri-State Octal |
| high level output current | -8 mA |
| htsus | 8542.39.0001 |
| input capacitance | 3pF |
| input type | TTL |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Триггеры |
| количество каналов | 8 |
| количество контуров | 8 |
| количество входных линий | 3 |
| количество выходных линий | 1 |
| logic family | AHCT |
| logic type | D-Type Flip-Flop |
| low level output current | 8 mA |
| максимальная рабочая температура | + 125 C |
| manufacturer | Texas Instruments |
| maximum operating temperature | +85 C |
| max propagation delay @ v, max cl | 10.6ns @ 5V, 50pF |
| минимальная рабочая температура | 40 C |
| minimum operating temperature | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of bits per element | 8 |
| number of circuits | 8 |
| number of elements | 1 |
| number of input lines | 3 |
| number of output lines | 1 |
| operating temperature | -40В°C ~ 125В°C (TA) |
| output type | Tri-State, Non-Inverted |
| package | Tube |
| package / case | 20-DIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8002864881 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| полярность | Non-Inverting |
| product category | Flip Flops |
| propagation delay time | 10.6 ns |
| рабочее напряжение питания | 5 V |
| размер фабричной упаковки | 20 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | AHCT |
| series | 74AHCT -> |
| серия | SN74AHCT574 |
| supplier device package | 20-PDIP |
| supply voltage - max | 5.5 V |
| supply voltage - min | 4.5 V |
| тип логики | D-Type Flip-Flop |
| тип продукта | Flip Flops |
| тип входа | TTL |
| тип выхода | 3-State |
| ток покоя | 4 uA |
| торговая марка | Texas Instruments |
| trigger type | Positive Edge |
| type | D-Type |
| unit weight | 0.042297 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-20 |
| вес, г | 01.02.2023 |
| вид монтажа | Through Hole |
| voltage - supply | 4.5V ~ 5.5V |
| время задержки распространения | 10.6 ns |
| выходной ток низкого уровня | 8 mA |
| выходной ток высокого уровня | 8 mA |
| Ширина | 6.35 мм |
